上一篇我们掌握了工业级低功耗物联网节点设计，实现了电池供电设备的超长续航与可靠采集，构建了终端侧的低功耗体系。

而在工业自动化场景中，设备互联互通的核心是标准工业总线协议——PLC、触摸屏、传感器、变频器、仪表几乎都支持Modbus协议，它是工业现场的“通用语言”。

很多新手做工业设备集成时，对Modbus帧格式、主从逻辑、字节序、异常处理理解不深，导致通信不稳、兼容性差、对接第三方设备失败，影响系统集成进度。

ESP32可基于UART外设轻松实现Modbus RTU主机与从机，配合RS485隔离接口，可满足工业现场的通信要求；

也可基于WiFi实现Modbus TCP，作为以太网网关接入工业系统。

无需专用协议芯片，纯软件即可实现标准兼容的Modbus协议栈，配合之前讲的EMC防护、电源管理，可打造工业级的通信终端与采集节点。

本篇一次性讲透ESP-IDF下的Modbus工业总线协议：
Modbus协议基础与架构选型 → RTU帧格式与CRC校验详解 → Modbus从机实现与寄存器映射 → Modbus主机与轮询策略 → RS485硬件与可靠性设计 → 最佳实践与踩坑汇总
全程配可运行代码、帧结构解析与工程化方案，零基础也能掌握标准Modbus协议开发，实现工业设备互联互通与系统集成。

---

一、Modbus核心基础与ESP32方案选型

1. 协议定位与三种传输模式

Modbus是Modicon公司推出的工业现场总线协议，是目前应用最广的工业通信标准，架构简单、开放免费、兼容性强，几乎所有工业设备都支持。根据传输介质与格式分为三种模式：

传输模式	物理层	编码方式	效率	典型应用场景
RTU	RS485/RS232	二进制	高	工业现场总线、设备级通信
ASCII	RS485/RS232	可打印ASCII字符	低	调试场景、极少量产使用
TCP	以太网	TCP/IP封装	中	上位机通信、网关、系统集成

工业现场90%以上采用Modbus RTU + RS485的组合，是本篇的核心重点。

2. 主从架构与半双工机制

Modbus采用一主多从的主从架构，严格半双工通信，是协议最核心的规则：

• 总线上只有1个主机，最多247个从机，每个从机分配唯一地址（1~247）
• 通信只能由主机发起，从机收到匹配地址的请求后才应答，从机之间不能直接通信
• 同一时间总线只能有一个方向传输，收发需要硬件切换方向
• 主机按顺序轮询各个从机，避免总线冲突

3. ESP32实现方案对比

实现方案	开发量	标准兼容性	稳定性	适用场景
原生自研实现	较大	可按需裁剪	取决于实现质量	资源极受限、功能简单的从机
FreeModbus开源库	小	完整标准兼容	高，工业级验证	绝大多数量产工业场景
ESP-IDF官方组件	中等	基础功能	一般	快速原型验证、简单场景

工程提示：量产工业级项目优先选用FreeModbus开源栈，经过多年工业现场验证，第三方设备兼容性好；简单从机场景可自行实现最小功能集，减少资源占用。

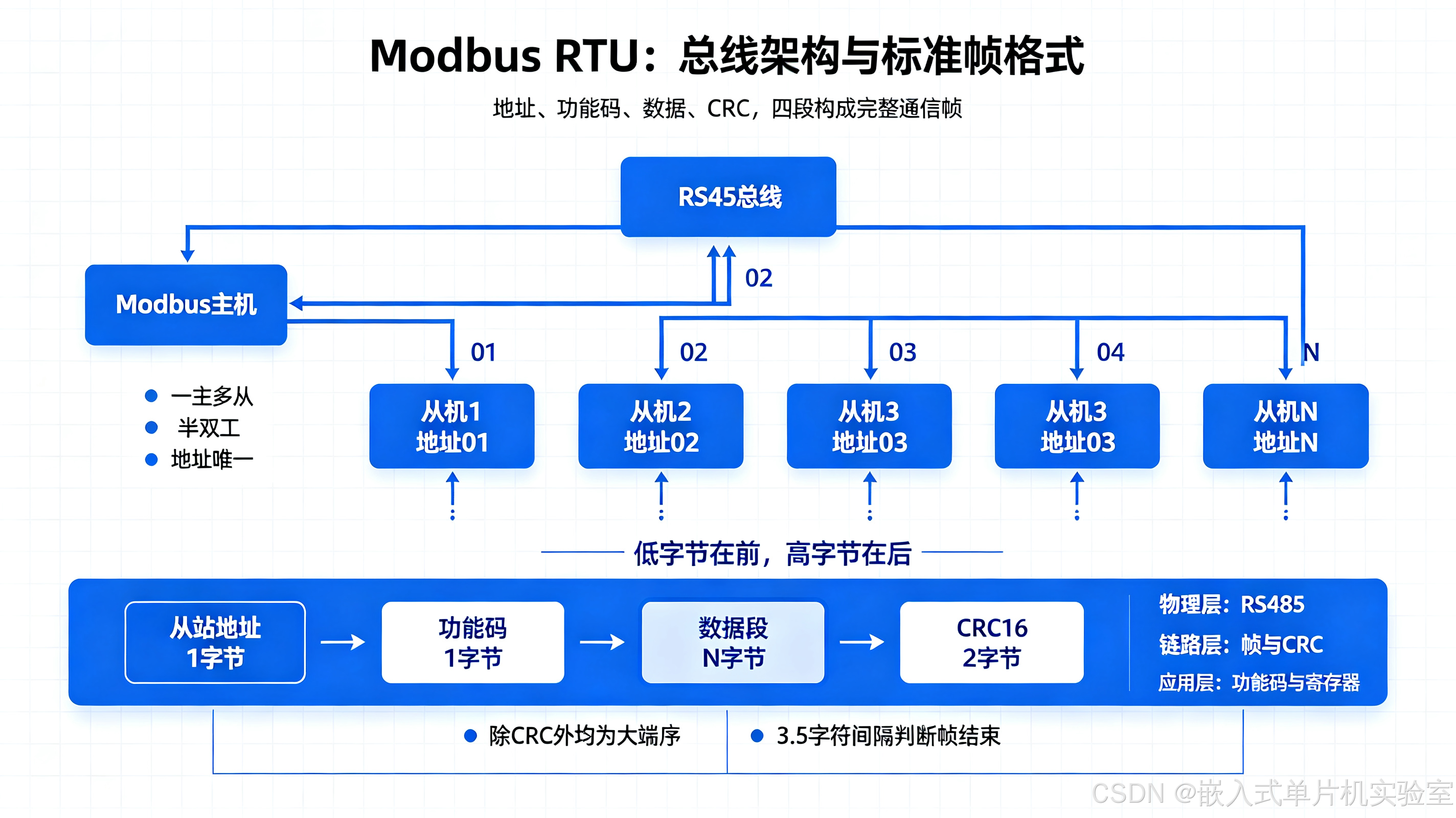

【配图1：Modbus RTU总线架构与帧结构图】
配图说明：展示主机→RS485总线→多节点从机的总线拓扑；下方展开RTU帧的完整字段结构，标注各字段长度、含义与字节序；侧边标注物理层、协议层、应用层的对应关系，直观呈现总线架构与帧格式。

---

下面是 Modbus 主从架构与三种传输模式的整体关系图：

二、RTU帧格式与CRC校验详解

1. 标准RTU帧结构

Modbus RTU帧由4部分组成，除CRC字段外均为大端序（高字节在前），CRC字段为小端序（低字节在前），这是新手最容易踩坑的点。

字段	长度（字节）	说明
从站地址	1	目标从机地址，1~247；0为广播地址，从机收到不应答
功能码	1	指令类型，如03读寄存器、06写寄存器
数据段	N	具体指令数据，长度由功能码决定
CRC16校验	2	整帧校验值，低字节在前，高字节在后

帧间隔规则：两帧之间至少间隔3.5个字符的传输时间，接收方以此判断一帧结束。例如9600波特率、10位/字符（1起始+8数据+1停止），3.5字符时间≈3.6ms。

2. 常用标准功能码

工业现场8个核心功能码覆盖95%以上的应用场景：

功能码	功能描述	数据类型	操作权限
0x01	读线圈状态	位（线圈）	读
0x02	读离散输入状态	位（离散输入）	只读
0x03	读保持寄存器	16位寄存器	读
0x04	读输入寄存器	16位寄存器	只读
0x05	写单个线圈	位（线圈）	写
0x06	写单个保持寄存器	16位寄存器	写
0x0F	写多个线圈	位（线圈）	写
0x10	写多个保持寄存器	16位寄存器	写

工业仪表、传感器最常用0x03读保持寄存器与0x10写多个保持寄存器，是对接第三方设备的核心功能码。

3. CRC16-Modbus标准实现

CRC是通信可靠性的基础，校验错误的帧直接丢弃。Modbus CRC16标准参数：

• 初始值：0xFFFF
• 多项式：0xA001（对应0x8005多项式的逆序）
• 输出：16位校验值，低字节先发、高字节后发

#include <stdint.h>

// 标准Modbus CRC16计算函数
uint16_t modbus_crc16(const uint8_t *data, uint16_t len)
{
    uint16_t crc = 0xFFFF;
    for (uint16_t i = 0; i < len; i++)
    {
        crc ^= data[i];
        for (uint8_t j = 0; j < 8; j++)
        {
            if (crc & 0x0001)
                crc = (crc >> 1) ^ 0xA001;
            else
                crc >>= 1;
        }
    }
    return crc;
}

使用示例：计算完CRC值后，将低字节放入帧的倒数第2字节，高字节放入最后1字节。

---

下面是 RTU 帧结构与 CRC 校验流程的示意图：

三、Modbus从机实现与寄存器映射

ESP32最常用作Modbus从机：作为工业仪表、采集节点，响应PLC、触摸屏的读写请求。

1. 四大存储区地址映射

Modbus协议定义了四个独立的数据存储区，从机需用内存模拟对应地址空间：

存储区	数据类型	访问权限	地址范围	典型用途
线圈	位	可读可写	00001~09999	开关输出、控制标志位
离散输入	位	只读	10001~19999	开关输入、状态检测
输入寄存器	16位字	只读	30001~39999	采集数据、只读参数
保持寄存器	16位字	可读可写	40001~49999	配置参数、控制变量

实际开发中通常用数组模拟存储区，主机通过功能码访问对应偏移地址。

2. 从机核心处理流程

1. 串口接收数据，通过3.5字符超时判断一帧接收完成
2. 校验帧长度与CRC，错误则直接丢弃，不做任何响应
3. 匹配从站地址，非本机地址或广播地址则丢弃
4. 解析功能码，执行对应读写操作，校验地址边界
5. 操作成功则构造应答帧，附加CRC后发送回主机
6. 功能码不支持、地址越界、数据非法，返回标准异常应答帧

实战1：极简Modbus RTU从机

实现功能：支持0x03读保持寄存器、0x06写单个寄存器、0x10写多个寄存器，GPIO控制RS485收发方向。

#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/uart.h"
#include "driver/gpio.h"
#include "esp_log.h"

#define TAG "MODBUS_SLAVE"

#define UART_NUM      UART_NUM_1
#define BAUD_RATE     9600
#define TX_PIN        GPIO_NUM_17
#define RX_PIN        GPIO_NUM_16
#define RS485_DE_PIN  GPIO_NUM_4    // RS485收发控制：高发送低接收

#define SLAVE_ADDR    0x01          // 本机从站地址
#define REG_NUM       32            // 保持寄存器数量

static uint16_t g_holding_reg[REG_NUM] = {0}; // 保持寄存器数组

// RS485发送模式切换
static void rs485_send_mode(void)
{
    gpio_set_level(RS485_DE_PIN, 1);
}

// RS485接收模式切换
static void rs485_recv_mode(void)
{
    gpio_set_level(RS485_DE_PIN, 0);
}

// 发送应答帧
static void send_response(const uint8_t *data, uint16_t len)
{
    rs485_send_mode();
    uart_write_bytes(UART_NUM, data, len);
    uart_wait_tx_done(UART_NUM, pdMS_TO_TICKS(10));
    rs485_recv_mode();
}

// 处理0x03读保持寄存器
static uint16_t handle_read_holding(const uint8_t *req, uint8_t *resp)
{
    uint16_t start_addr = ((uint16_t)req[2] << 8) | req[3];
    uint16_t reg_cnt = ((uint16_t)req[4] << 8) | req[5];

    // 地址越界检查
    if (start_addr + reg_cnt > REG_NUM) {
        return 0; // 返回异常
    }

    // 构造应答
    resp[0] = SLAVE_ADDR;
    resp[1] = 0x03;
    resp[2] = reg_cnt * 2; // 字节数

    for (uint16_t i = 0; i < reg_cnt; i++) {
        uint16_t val = g_holding_reg[start_addr + i];
        resp[3 + i*2] = (val >> 8) & 0xFF;   // 高字节在前
        resp[3 + i*2 + 1] = val & 0xFF;        // 低字节在后
    }

    uint16_t crc = modbus_crc16(resp, 3 + reg_cnt*2);
    resp[3 + reg_cnt*2] = crc & 0xFF;         // CRC低字节
    resp[3 + reg_cnt*2 + 1] = (crc >> 8) & 0xFF; // CRC高字节

    return 5 + reg_cnt*2;
}

// 处理0x06写单个保持寄存器
static uint16_t handle_write_single(const uint8_t *req, uint8_t *resp)
{
    uint16_t addr = ((uint16_t)req[2] << 8) | req[3];
    uint16_t value = ((uint16_t)req[4] << 8) | req[5];

    if (addr >= REG_NUM) {
        return 0;
    }

    g_holding_reg[addr] = value;

    // 写操作应答原样返回请求帧
    memcpy(resp, req, 6);
    uint16_t crc = modbus_crc16(resp, 6);
    resp[6] = crc & 0xFF;
    resp[7] = (crc >> 8) & 0xFF;

    return 8;
}

void modbus_slave_task(void *pvParameters)
{
    uint8_t recv_buf[256];
    uint8_t resp_buf[256];

    // UART初始化
    uart_config_t uart_cfg = {
        .baud_rate = BAUD_RATE,
        .data_bits = UART_DATA_8_BITS,
        .parity = UART_PARITY_DISABLE,
        .stop_bits = UART_STOP_BITS_1,
        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE,
    };
    uart_param_config(UART_NUM, &uart_cfg);
    uart_set_pin(UART_NUM, TX_PIN, RX_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
    uart_driver_install(UART_NUM, 1024, 1024, 0, NULL, 0);

    // RS485控制引脚初始化
    gpio_config_t io_cfg = {
        .pin_bit_mask = 1ULL << RS485_DE_PIN,
        .mode = GPIO_MODE_OUTPUT,
    };
    gpio_config(&io_cfg);
    rs485_recv_mode();

    ESP_LOGI(TAG, "Modbus从机启动，地址%d，波特率%d", SLAVE_ADDR, BAUD_RATE);

    while (1) {
        int len = uart_read_bytes(UART_NUM, recv_buf, sizeof(recv_buf), pdMS_TO_TICKS(50));
        if (len < 4) continue; // 最短帧4字节

        // CRC校验
        uint16_t recv_crc = ((uint16_t)recv_buf[len-1] << 8) | recv_buf[len-2];
        uint16_t calc_crc = modbus_crc16(recv_buf, len - 2);
        if (recv_crc != calc_crc) continue;

        // 地址匹配
        if (recv_buf[0] != SLAVE_ADDR && recv_buf[0] != 0) continue;

        uint16_t resp_len = 0;
        switch (recv_buf[1]) {
            case 0x03:
                resp_len = handle_read_holding(recv_buf, resp_buf);
                break;
            case 0x06:
                resp_len = handle_write_single(recv_buf, resp_buf);
                break;
            default:
                // 异常应答：不支持功能码
                resp_buf[0] = SLAVE_ADDR;
                resp_buf[1] = recv_buf[1] | 0x80;
                resp_buf[2] = 0x01; // 异常码1：不支持功能码
                uint16_t crc = modbus_crc16(resp_buf, 3);
                resp_buf[3] = crc & 0xFF;
                resp_buf[4] = (crc >> 8) & 0xFF;
                resp_len = 5;
                break;
        }

        if (resp_len > 0 && recv_buf[0] != 0) { // 广播不应答
            send_response(resp_buf, resp_len);
        }
    }
}

void app_main(void)
{
    xTaskCreate(modbus_slave_task, "mb_slave", 4096, NULL, 3, NULL);
}

关键说明

• 3.5字符超时：本例通过读取超时间接判断帧结束，高波特率场景建议使用串口空闲中断，帧边界判断更精准
• 寄存器字节序：所有16位寄存器严格按大端序传输，高字节在前、低字节在后，和ESP32原生小端相反
• 广播地址：地址0为广播，从机执行指令但不应答，避免多个从机同时应答造成总线冲突

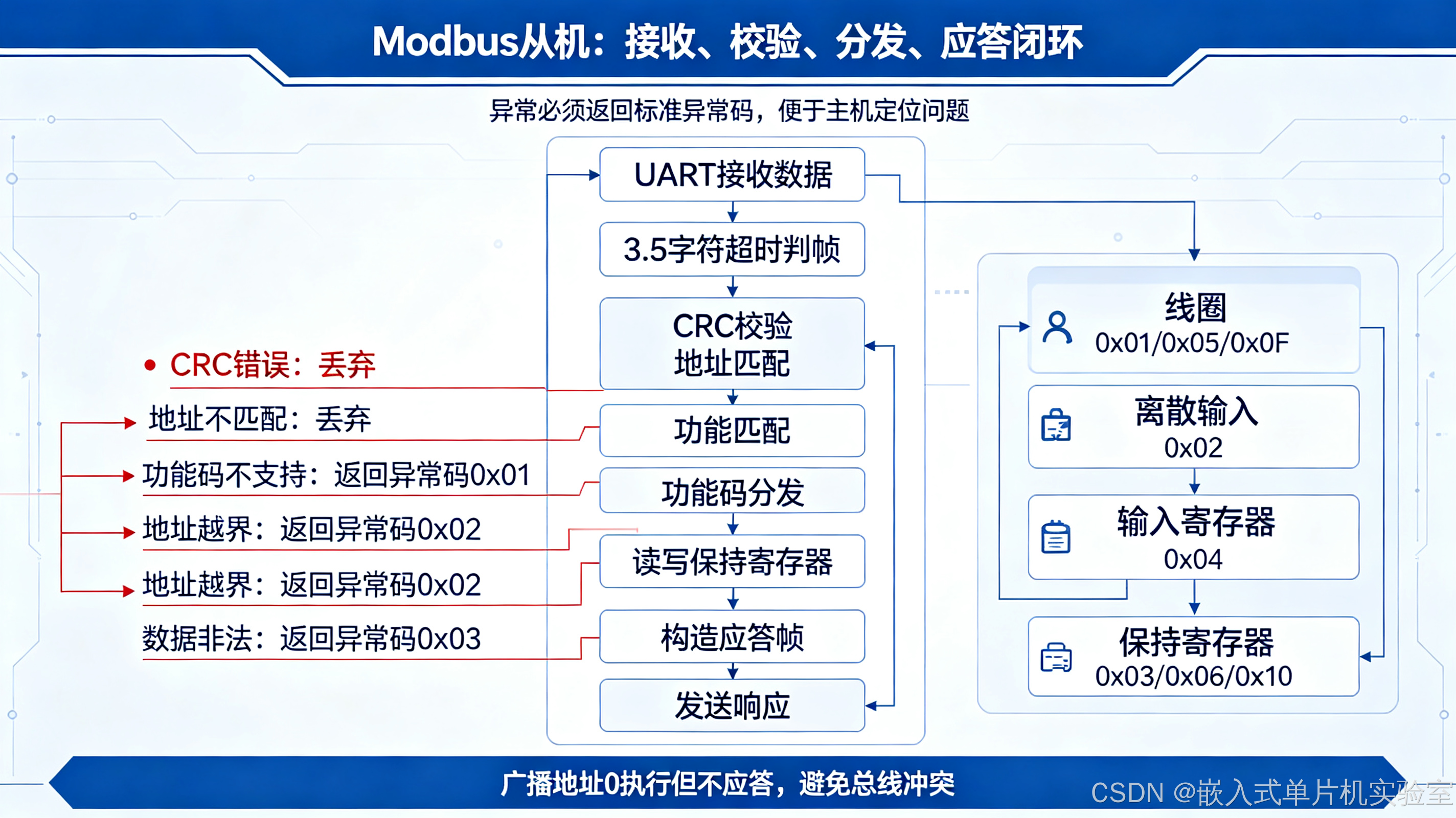

【配图2：Modbus从机软件处理流程图】
配图说明：展示从串口接收→超时判帧→CRC校验→地址匹配→功能码分发→读写寄存器→构造应答→发送的完整流程；标注异常分支的处理逻辑，直观呈现从机的完整执行路径。

---

下面是 Modbus 从机核心处理流程的完整流程图：

四、Modbus主机实现与轮询策略

当ESP32作为采集网关，对接多个Modbus从机设备时，需要实现Modbus主机功能。

1. 主机核心工作流程

1. 构造请求帧：指定从机地址、功能码、数据，计算CRC
2. 切换RS485为发送模式，发送请求帧
3. 发送完成切换为接收模式，启动超时定时器
4. 等待接收应答帧，超时则触发重发
5. 收到应答后校验CRC与地址，解析数据
6. 异常应答或连续超时，记录该从机故障
7. 轮询下一个从机，循环执行

2. 工业级轮询策略

• 轮询周期：根据实时性要求设置，兼顾总线负载，一般100ms~数秒
• 超时时间：设为100~500ms，大于从机最大响应时间，避免误判
• 重发次数：单帧失败重发2~3次，仍失败则标记设备离线
• 故障恢复：离线设备定时重试，恢复后自动加入轮询

实战2：简易主机轮询读取

实现功能：轮询指定从机的保持寄存器，超时重发，解析数据。

// 读取指定从机的保持寄存器
static esp_err_t modbus_read_holding(uint8_t slave_addr, uint16_t start_addr,
                                      uint16_t reg_cnt, uint16_t *out_buf)
{
    uint8_t req[8];
    req[0] = slave_addr;
    req[1] = 0x03;
    req[2] = (start_addr >> 8) & 0xFF;
    req[3] = start_addr & 0xFF;
    req[4] = (reg_cnt >> 8) & 0xFF;
    req[5] = reg_cnt & 0xFF;
    uint16_t crc = modbus_crc16(req, 6);
    req[6] = crc & 0xFF;
    req[7] = (crc >> 8) & 0xFF;

    // 发送请求
    rs485_send_mode();
    uart_write_bytes(UART_NUM, req, 8);
    uart_wait_tx_done(UART_NUM, pdMS_TO_TICKS(10));
    rs485_recv_mode();

    // 等待应答
    uint8_t resp[256];
    int len = uart_read_bytes(UART_NUM, resp, sizeof(resp), pdMS_TO_TICKS(200));
    if (len < 5) return ESP_ERR_TIMEOUT;

    // 校验
    uint16_t recv_crc = ((uint16_t)resp[len-1] << 8) | resp[len-2];
    uint16_t calc_crc = modbus_crc16(resp, len - 2);
    if (recv_crc != calc_crc) return ESP_ERR_INVALID_CRC;
    if (resp[0] != slave_addr) return ESP_ERR_INVALID_RESPONSE;
    if (resp[1] & 0x80) return ESP_ERR_NOT_SUPPORTED; // 异常应答

    // 解析数据
    for (uint16_t i = 0; i < reg_cnt; i++) {
        out_buf[i] = ((uint16_t)resp[3 + i*2] << 8) | resp[3 + i*2 + 1];
    }

    return ESP_OK;
}

---

下面是 Modbus 主机轮询多个从机的完整工作流程图：

五、工程化：RS485硬件与可靠性设计

Modbus RTU的可靠性80%取决于RS485硬件与总线设计，是工业现场稳定运行的核心。

1. RS485硬件电路设计

• 收发控制：GPIO控制DE/RE引脚，发送完成延时再切接收，避免帧尾丢失；工业级推荐GPIO控制，比自动流向更可靠
• 电气隔离：必须使用隔离型RS485芯片或加数字隔离器，切断地环路，大幅提升抗干扰能力（对应EMC篇）
• 终端匹配：总线首尾两端各接120Ω终端电阻，匹配特性阻抗，减少信号反射
• 偏置电阻：节点较多时加上下拉偏置电阻（各1kΩ），保证空闲时总线电平确定
• ESD防护：A/B线各接TVS管到保护地，静电泄放，防止接口损坏

2. 软件可靠性增强

• 超时重传：单次通信失败自动重发2~3次，容忍临时干扰
• 异常码解析：正确处理标准异常码，区分功能不支持、地址越界、数据非法，便于排查
• 故障计数：每个从机独立统计失败次数，连续失败标记离线，避免占用总线时间
• 总线空闲检测：发送前检测总线状态，避免冲突

3. 多字节数据对齐

Modbus协议为大端序，ESP32为小端序，多字节数据必须做转换：

• 16位寄存器：拆分高低字节，高字节先发
• 32位整型/浮点：分两个寄存器传输，需提前约定高低字顺序，不同厂家定义可能不同，对接时明确文档化

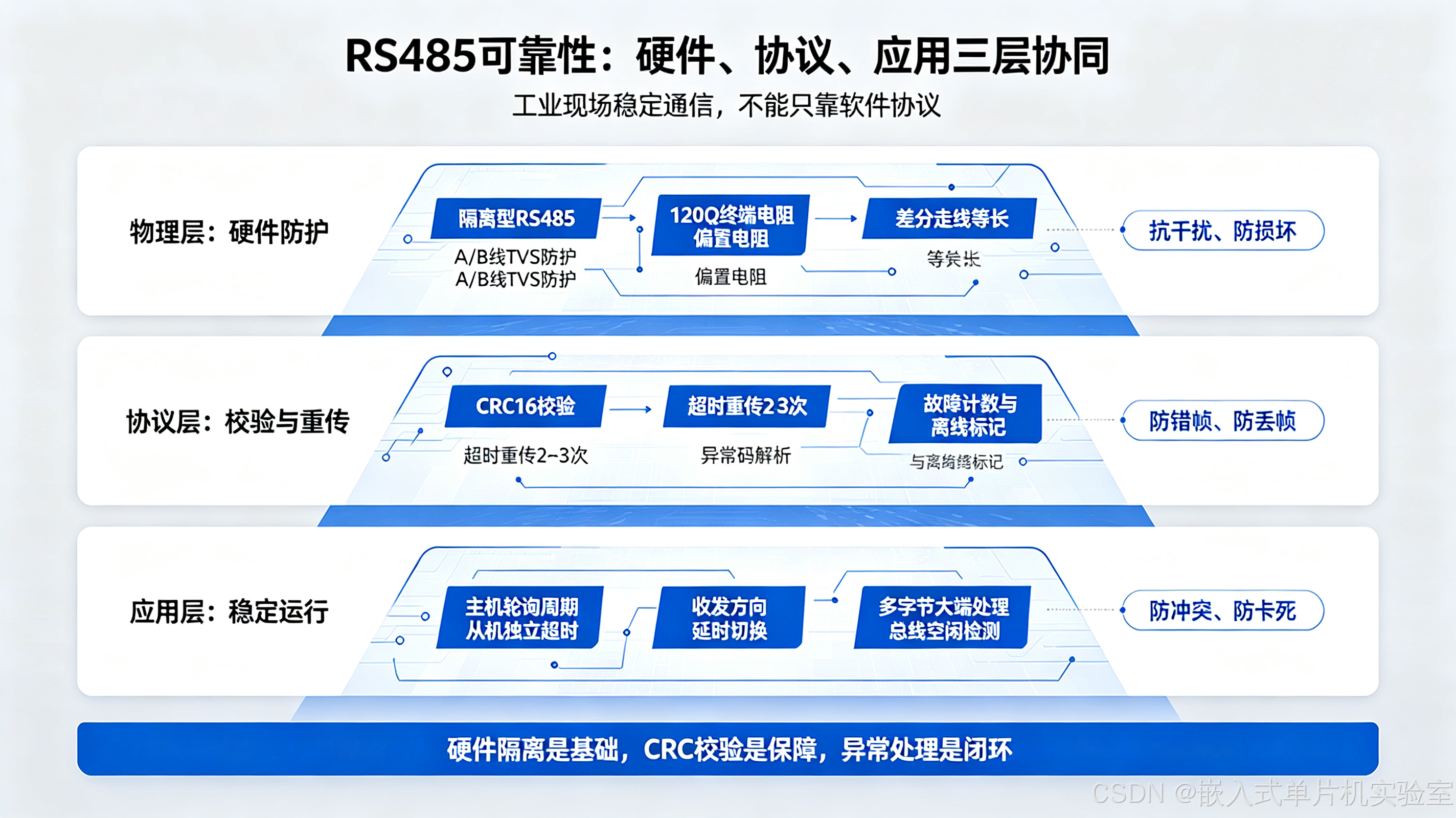

【配图3：工业RS485-Modbus可靠性设计全景图】
配图说明：从物理层硬件防护、协议层校验重传、应用层异常处理三个层级，展示完整的可靠性设计体系；每层标注核心措施与解决的问题，直观呈现工业级总线的可靠性保障。

---

下面是工业 RS485-Modbus 可靠性设计的全景架构图：

六、工程最佳实践

1. 协议实现

• 严格遵循标准帧格式与CRC字节序，优先保证第三方设备兼容性
• 寄存器地址统一从0开始，避免0地址/1地址混淆，文档明确说明
• 多字节数据定义字节序与寄存器顺序，浮点、32位数据约定清晰
• 支持标准异常码，不随意自定义功能码与私有格式

2. 硬件设计

• 工业级必须做电气隔离，总线侧与系统侧电源地完全隔离
• 总线两端必须加终端电阻，超过10个节点增加偏置电阻
• 收发切换留足延时，等待发送完成再切接收，避免帧尾丢失
• 总线走线差分等长，远离高频电路，减少干扰耦合

3. 调试与验证

• 用Modbus Poll、Modbus Slave等标准工具调试，验证兼容性
• 先测从机再测主机，先短距离再长距离，先低波特率再高波特率
• 用USB转485抓包对比标准帧，快速定位通信问题
• 连续24小时压力测试，验证错误率与稳定性

---

七、新手高频踩坑汇总

1. CRC字节序搞反，通信完全不通
   • 误将CRC高字节在前，导致所有帧校验失败，从机不应答
   • 解决：CRC低字节先发、高字节后发；用标准工具抓包对比校验值
2. 大小端不匹配，读取数据全错乱
   • 直接发送ESP32原生小端数据，高低字节颠倒，数值完全错误
   • 解决：所有16位数据拆分高低字节，按大端序传输；接收时合并还原
3. 收发切换不及时，丢帧头帧尾
   • 发送完立刻切接收，帧尾还未输出就切换方向，导致最后几个字节丢失
   • 解决：等待发送完成中断或加延时，确保数据全部发出再切接收
4. 帧结束判断错误，帧拆分或合并
   • 超时设置太短，一帧拆成两帧；太长，多帧合并成一帧
   • 解决：按波特率准确计算3.5字符时间，配合串口空闲中断判断
5. 地址冲突，总线乱码
   • 总线上存在相同地址从机，同时应答造成冲突，数据全错
   • 解决：出厂配置唯一地址，逐个设备接入测试，避免重址
6. 忽略异常应答，故障无法定位
   • 收到异常功能码直接丢弃，不知道具体错误原因
   • 解决：解析标准异常码，记录错误类型，针对性排查问题

---
