【官方原创】LAT1706基于STM32N6从EMMC启动的Load & Run实现
1. 问题背景
STM32N6是集成了高性能CPU与NPU的新一代MCU，内置了丰富的外设接口，以及高达4. 2MB的SRAM。其内置的BootROM支持从多种接口启动，包括SDCard，EMMC，XSPINOR Flash。有些客户在使用STM32N6时，仅外接一块EMMC，用于存放FSBL，APPLI以及文件系统。
通过STM32CubeMX配置，在EXTMEM_MANAGER中间件，配置生成启动代码，使用Load and Run方式，FSBL在运行时自动将APPLI代码拷贝到内部SRAM运行。而中间件的memory driver中没有EMMC，只有EXTMEM_SDCARD比较合适，但生成的工程编译会出错。
2.解决办法
SDCard与EMMC类似，都由SDMMC外设驱动，因此可以参照SDCard driver来实现EMMC的驱动。
2.1 实现stm32_sal_mmc驱动
在stm32_sdcard_driver.c中，已经通过宏EXTMEM_SAL_MMC来识别EMMC对应的代码，可参考stm32_sal_sd.c来实现EMMC代码stm32_sal_mmc.c。

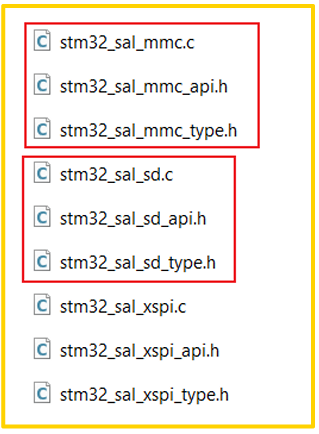

图 1 添加stm32_sal_mmc代码
2.2 更新stm32_sdcard_driver

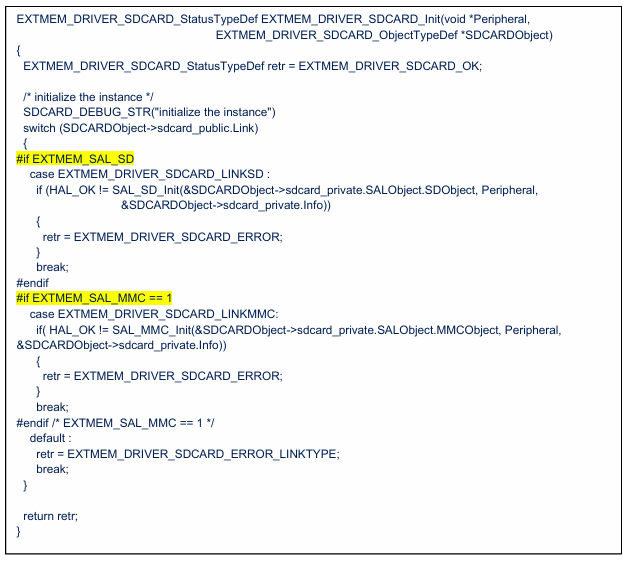

在stm32_sdcard_driver.c中，补充宏EXTMEM_SAL_MMC对应的代码，相关代码主要在各个函数实现中的 case EXTMEM_DRIVER_SDCARD_LINKMMC部分，比如初始化函数：
3.通过STM32N6 Nucleo板验证
按上述步骤修改后，还需要将工程中的hsd1替换成hmmc1，在EXTMEM_MANAGER初始化时，配置为EXTMEM_DRIVER_SDCARD_LINKMMC，解决编译问题后，即可下载程序到STM32N6 Nucleo板外接的EMMC芯片进行测试。
测试后发现，还需要在EMMC 初始化开始前，先对EMMC进行复位操作：
这样修改后，FSBL能成功将APPLI从EMMC加载到SRAM运行。
4.小结
在已有的EXTMEM SDCARD驱动代码基础上，可以快速的实现EMMC的启动加载代码，对于STM32N6应用中，仅使用EMMC作为外部存储的场景，可采用此方法快速实现Load & Run运行。
