STM32 + CMake 全流程图解：从 CMakeLists 到 F103.bin

不扯 CMake 的历史，也不铺垫编译原理，直接上干货。

本文基于一个真实的 STM32F103（Cortex-M3）裸机工程，配 10 张自制插图，按 CMake 自己的两个阶段——配置阶段和构建阶段——把「用 CMake 开发 STM32」这件事讲透。文中所有数字都来自真实编译日志（Arm GNU Toolchain 13.3.1）。

本次用的模板工程项目地址

0. 先看结果

我们要做的事，最终就是敲两条命令：

cmake -B build -G Ninja      # 第一条：配置
cmake --build build          # 第二条：构建

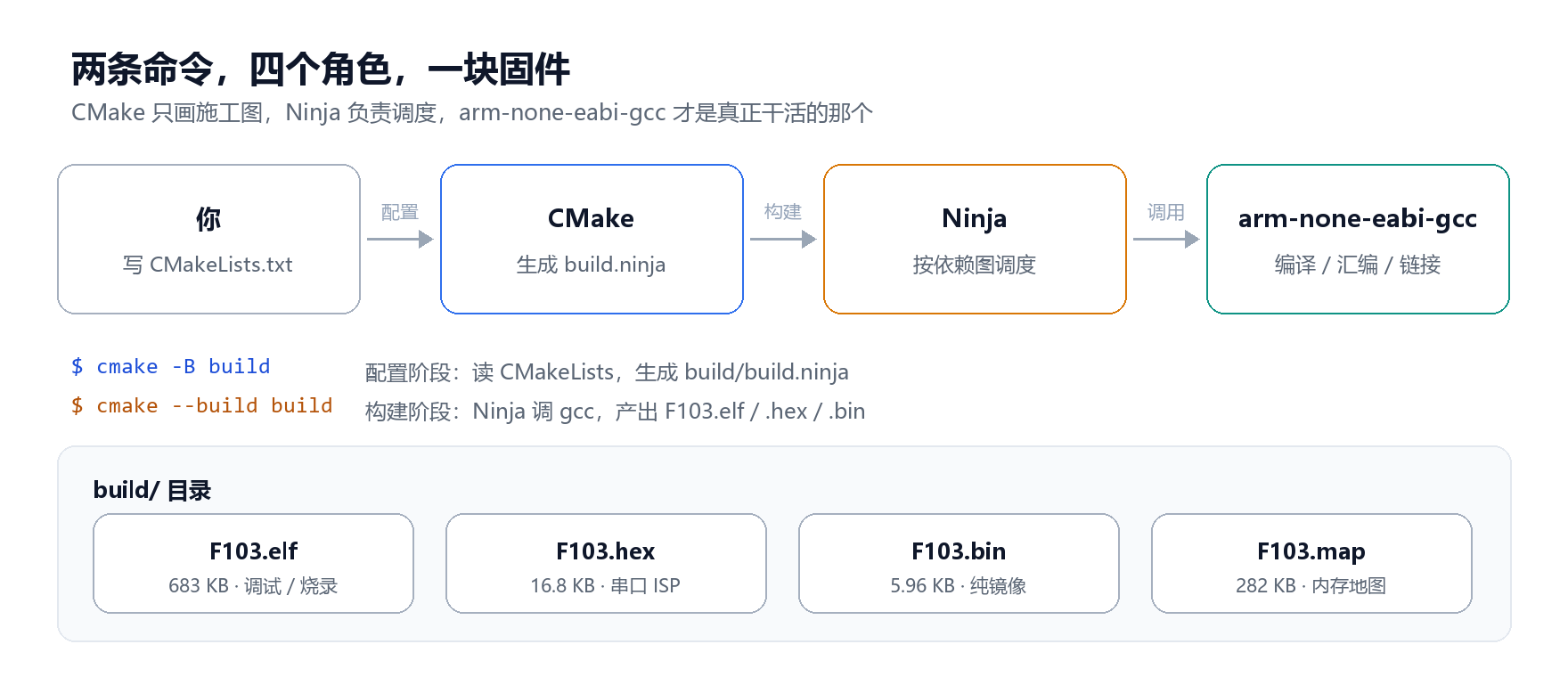

然后 build/ 目录里就躺着这四个文件：

先别急着看代码。这张图里其实藏着一个很多人一开始就搞错的事实：CMake 不编译代码。真正把 .c 变成机器码的是 arm-none-eabi-gcc，而指挥它的又是 Ninja。CMake 只负责把工程「翻译」成施工图。

四个角色的分工，一句话一个：

角色	干什么	类比
你	写 `CMakeLists.txt`	出需求
CMake	读配置，生成 `build/build.ninja`	设计院出施工图
Ninja	按依赖图决定编译谁、什么顺序	施工队长派活
arm-none-eabi-gcc	编译、汇编、链接	工人

至于 CMakeLists.txt 本身是什么：

CMakeLists.txt 是 CMake 这个「构建系统生成器」读取的工程配置文件。

搞清楚了这两个前提，动手前就只剩两个文件要准备：

工具链文件（cmake/cortex_m3.cmake）——告诉 CMake 用哪套编译器；
工程配置文件（CMakeLists.txt）——告诉 CMake 这个工程由哪些源文件组成。

本工程的目录结构如下，后文就按这个顺序展开：

f103/
├── CMakeLists.txt                  ← 顶层工程总纲（第 1.1 / 1.3 节）
├── cmake/
│   ├── cortex_m3.cmake             ← 工具链文件（第 1.2 节）
│   ├── cortex_m4.cmake
│   └── cortex_m7.cmake
├── STM32F103XX_FLASH.ld            ← 链接脚本（第 2.3 节）
├── src/
│   ├── app/CMakeLists.txt          ← 应用层（第 1.4 节）
│   └── driver/CMakeLists.txt       ← 驱动层（第 1.4 节）
└── third_party/
    └── st/STM32F1xx_HAL_Driver/
        └── CMakeLists.txt          ← HAL 库（第 1.4 节）

1. 配置阶段：CMake 在画施工图

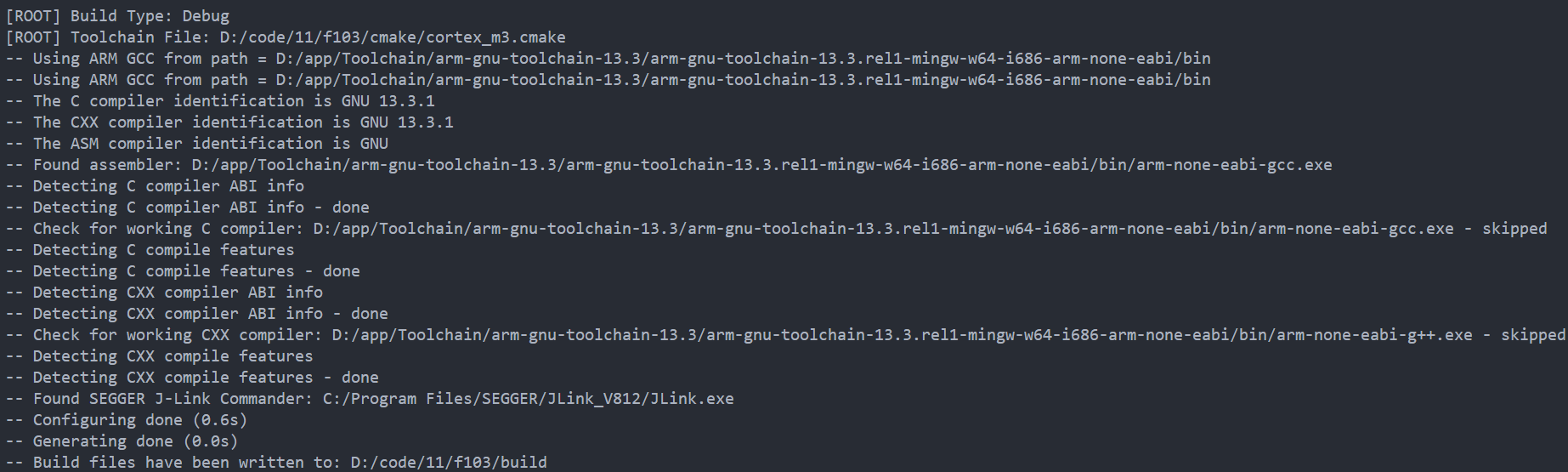

cmake -B build 这一下敲下去，CMake 会把工程里所有 CMakeLists.txt 全部读一遍，最后吐出 build.ninja。这一阶段不产生任何机器码。

顶层文件干的事，按顺序是：定规矩 → 选工具链 → 宣布开工 → 建目标 → 挂代码 → 定链接 → 导出产物。先看骨架（省略了细节）：

cmake_minimum_required(VERSION 3.20)          # ① 最低版本

set(CMAKE_C_STANDARD 17)                      # ② 语言标准
set(CMAKE_C_STANDARD_REQUIRED ON)
set(CMAKE_CXX_STANDARD 20)
set(CMAKE_CXX_STANDARD_REQUIRED ON)

set(CMAKE_BUILD_TYPE Debug)                   # ③ 构建类型

set(CMAKE_TOOLCHAIN_FILE ".../cortex_m3.cmake")  # ④ 工具链（见第 1.2 节）

project(F103 LANGUAGES C CXX ASM)             # ⑤ 正式开工

add_executable(${PROJECT_NAME})               # ⑥ 建一个"空目标"

# ⑦ 往目标上挂头文件路径、源文件（1.3 / 1.4 节）
# ⑧ 指定链接脚本（2.3 节）
# ⑨ 编译完导出 hex/bin（2.3 节）

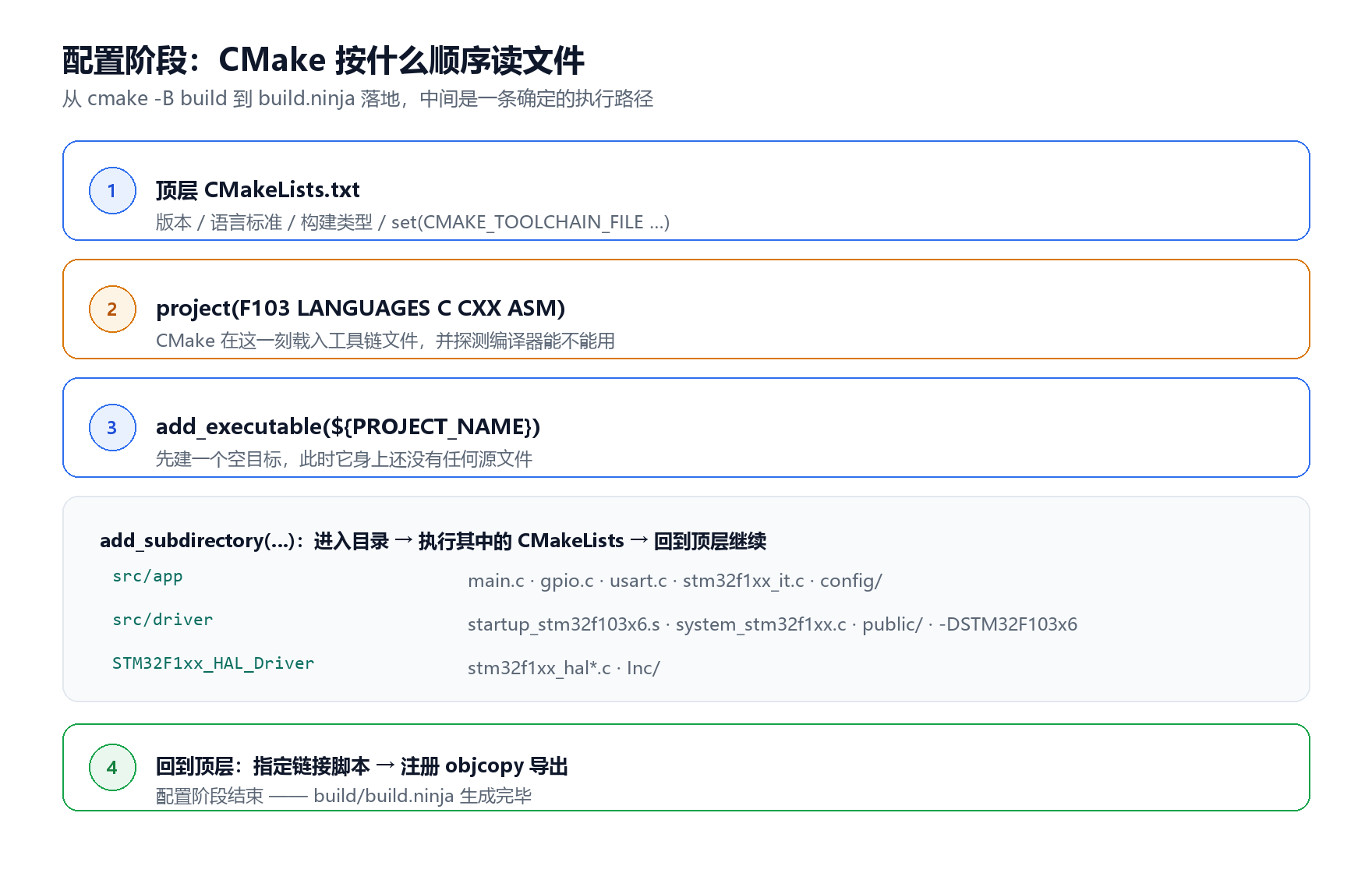

1.1 它按什么顺序读文件

配置阶段的执行路径是确定的，不是「大概遍历一下」：

三个要点：

工具链文件不是自己跑的，它由顶层那个 set(CMAKE_TOOLCHAIN_FILE ...) 引入，并且必须写在 project() 之前——原因见 1.2 节末尾那个「全文第一大坑」。
add_executable(${PROJECT_NAME}) 建的是一个空目标，此刻它身上一个源文件都没有。
add_subdirectory(…) 是递归进入 → 执行 → 返回，所以执行顺序是：顶层上半 → app → driver → HAL → 顶层下半。

project() 前后是两个世界。 project(F103 LANGUAGES C CXX ASM) 这行是分界线：

之前：只能做环境设定（版本、标准、工具链），CMake 还没检查编译器；
之后：CMake 已经确认编译器能干活，add_executable 等正式命令才能用。

参数解读：F103 是工程名（同时自动生成变量 ${PROJECT_NAME}，全文都在用它）；LANGUAGES C CXX ASM 声明用到三种语言——ASM 不是可选项，因为启动文件 startup_stm32f103x6.s 是汇编写的，不声明 ASM 语言它就没法编译。

另外两个前置设定：

cmake_minimum_required(VERSION 3.20)：声明工程需要的 CMake 最低版本。版本太低会直接报错拒绝配置——这行必须放在最前面。
set(CMAKE_BUILD_TYPE Debug)：构建类型。Debug 意味着带调试信息、不做优化，方便打断点单步调试。想要小体积的发布版一般用 Release（-Os 优化），本工程为了调试体验固定为 Debug。

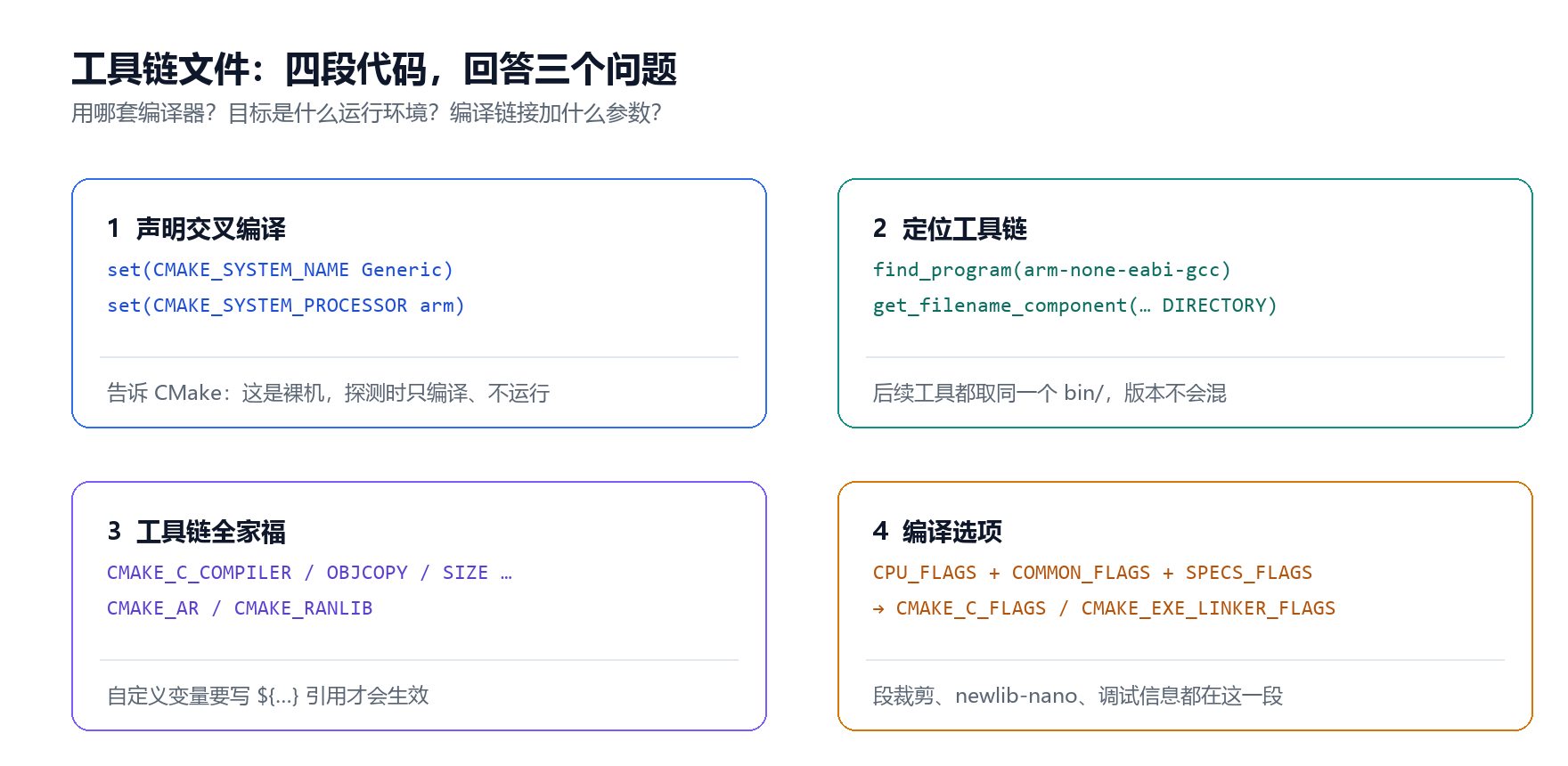

1.2 第一份文件：工具链文件

工具链文件只回答三个问题——用哪套编译器？目标是什么运行环境？编译链接加什么参数？ 四段代码对应如下：

先补一句背景：什么叫交叉编译。 你的电脑是 x86，目标芯片是 ARM，在 x86 上编出 ARM 程序，这就叫交叉编译。所以工具链名字叫 arm-none-eabi-gcc：

arm：目标架构是 ARM；
none-eabi：目标环境「无操作系统、嵌入式 ABI」（裸机）；
gcc：GCC 本尊。

① 声明「这是交叉编译」

set(CMAKE_SYSTEM_NAME Generic)
set(CMAKE_SYSTEM_PROCESSOR arm)

CMAKE_SYSTEM_NAME 设为 Generic 是裸机工程的标配，意思是「目标平台没有操作系统」。CMake 看到这个名字后知道两件事：

这是交叉编译（目标平台 ≠ 宿主机），CMAKE_CROSSCOMPILING 自动为真；
编译出来的测试程序没法在 PC 上运行，所以编译器探测只编译、不运行。

为什么这一步重要：CMake 配置时会先探测编译器（编译一个小测试程序来判断编译器好不好使）。如果不声明 Generic，CMake 可能按「在 PC 上跑的普通程序」来探测和链接，裸机工程在这步就会翻车。

② 在 PATH 里找到工具链

find_program(COMPILER_ON_PATH arm-none-eabi-gcc)

if(COMPILER_ON_PATH)
    get_filename_component(ARM_TOOLCHAIN_PATH ${COMPILER_ON_PATH} DIRECTORY)
    message(STATUS "Using ARM GCC from path = ${ARM_TOOLCHAIN_PATH}")
else()
    message(FATAL_ERROR "Unable to find ARM GCC. Add to your PATH")
endif()

逻辑很直白：在系统 PATH 里找 arm-none-eabi-gcc；找到就取它所在的目录（工具链的 bin/ 目录）；找不到就报错终止。

find_program(变量名要找的程序)：CMake 自带的「在 PATH 里找可执行文件」命令，结果存进第一个参数的变量里。
get_filename_component(... DIRECTORY)：从完整路径里取目录部分。拿到 bin/ 后，后面所有工具都从这里取——保证编译器、汇编器、链接器是同一套版本，不会出现用 A 家的 gcc 配 B 家的 objcopy 这种事。
message(FATAL_ERROR ...)：打印消息并立刻终止配置。你会在这里得到本文第一个报错——它通常只意味着工具链没装好，或没进 PATH。

注意：这里故意写 arm-none-eabi-gcc 而不是 arm-none-eabi-gcc.exe——不带扩展名，Windows 上自动匹配 .exe，Linux/macOS 上也能用，一份配置跨三个平台。

③ 工具链全家福

set(CMAKE_C_COMPILER   ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-gcc.exe)
set(CMAKE_CXX_COMPILER ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-g++.exe)
set(CMAKE_ASM_COMPILER ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-gcc.exe)   # 汇编也用 gcc 驱动
...
set(CMAKE_OBJCOPY      ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-objcopy.exe)
set(CMAKE_OBJDUMP      ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-objdump.exe)
set(CMAKE_SIZE_UTIL    ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-size.exe)
set(CMAKE_AR           ${ARM_TOOLCHAIN_PATH}/arm-none-eabi-gcc-ar.exe)

其中几个关键角色：

变量	作用	什么时候用到
`CMAKE_C/CXX/ASM_COMPILER`	三种语言的编译器（汇编也用 gcc 驱动）	Ninja 每次编译都调用
`CMAKE_LINKER`	链接器（本工程用 gcc 驱动 ld）	链接阶段
`CMAKE_CPP`	C 预处理器	预处理阶段
`CMAKE_OBJCOPY`	格式转换（ELF → hex/bin）	第 2.3 节的 POST_BUILD 命令
`CMAKE_OBJDUMP`	反汇编，生成 `.dump`/`.lst`	排查问题时用
`CMAKE_SIZE_UTIL`	查看 `text`/`data`/`bss` 占用	想知道固件多大时手动执行
`CMAKE_AR` / `CMAKE_RANLIB`	打包静态库 / 为静态库建索引	本工程没用到静态库，先混个脸熟

一个容易忽略的区别：CMAKE_C_COMPILER、CMAKE_AR 这些是 CMake 官方变量，CMake 自己会用；而 CMAKE_OBJCOPY、CMAKE_SIZE_UTIL 属于工程自定义命名——CMake 不会主动使用，只有你在命令里写 ${CMAKE_OBJCOPY} 它才生效。所以这些名字理论上可以随便起，但保持 CMAKE_ 前缀是好习惯。

④ 编译选项：裸机工程的灵魂参数

这是工具链文件里信息量最大的部分，逐组看。

CPU 相关（告诉编译器为谁生成代码）：

set(CPU_FLAGS "-mthumb -mcpu=cortex-m3")

-mcpu=cortex-m3：按 Cortex-M3 的指令集和特性生成代码；
-mthumb：使用 Thumb 指令集（Cortex-M3 只支持 Thumb，代码密度高）。

段裁剪组合拳（省 Flash 的关键，第 2.2 节细讲）：

set(COMMON_FLAGS "-ffunction-sections -fdata-sections ...")
set(CMAKE_EXE_LINKER_FLAGS "-Wl,--gc-sections ...")

C 库选择（newlib 精简版）：

set(SPECS_FLAGS "--specs=nosys.specs --specs=nano.specs")

nano.specs：用 newlib-nano，精简版 C 库，printf 这类庞然大物能小一半以上；
nosys.specs：newlib 里有些函数（_write、_sbrk 等）默认假设「有操作系统」，裸机上没有，这个选项提供一套空实现，让链接能通过。

其余参数一览（知道有这回事即可）：

参数	作用
`-Wall`	打开常用警告
`-Wdouble-promotion`	`float` 被隐式提升为 `double` 时告警——M3 没有 FPU，双精度运算全靠软件模拟，很慢
`-Wno-sign-compare`	关闭有符号 / 无符号比较的警告
`-Wno-psabi`	关闭 GCC 的 ABI 变化提示（ARM GCC 下常见的刷屏信息）
`-g3 -ggdb3`	生成最全的调试信息（含宏定义），供 GDB / Ozone / VSCode 等调试器使用
`-x assembler-with-cpp`（汇编用）	让 `.S` 启动文件先经过预处理器，汇编里就能写 `#include` / `#define`
`-fno-rtti -fno-exceptions -fno-threadsafe-statics`（C++ 用）	关闭运行时类型信息、异常机制与局部静态变量的线程安全初始化，省空间
`-Wl,--no-warn-rwx-segments`	关闭新版 binutils 对「可读可写可执行段」的警告（嵌入式常态，无需理会）

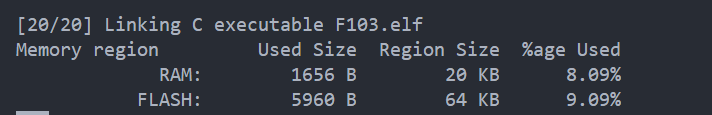

`-Wl,--print-memory-usage`	链接完成后自动打印 Flash / RAM 的实际占用

最后组装：

set(CMAKE_C_FLAGS   "${CPU_FLAGS} ${COMMON_FLAGS} ${SPECS_FLAGS}")
set(CMAKE_CXX_FLAGS "${CPU_FLAGS} ${COMMON_FLAGS} ${SPECS_FLAGS} ${CXX_FLAGS}")
set(CMAKE_ASM_FLAGS "${CPU_FLAGS} ${SPECS_FLAGS} -x assembler-with-cpp")

CMAKE_C_FLAGS 等是 CMake 官方认的变量，编译每个 .c 时都会带上里面的内容。${...} 是 CMake 的变量取值语法，把前面定义的几个变量拼成最终参数串。

⑤ 它什么时候生效：全文第一大坑

工具链文件不是自己单独跑的，它由顶层 CMakeLists.txt 引入：

set(CMAKE_TOOLCHAIN_FILE "${CMAKE_SOURCE_DIR}/cmake/cortex_m3.cmake")

🕳️ 全文第一大坑：这行 set 必须出现在 project() 之前。

因为 project() 才是 CMake 真正开始探测编译器的时刻。如果把工具链文件的引入写在 project() 之后，CMake 会先按「宿主机普通程序」用 MSVC/MinGW 做一轮探测，然后你的交叉编译配置和探测结果打架，报出各种诡异错误。

一句话规则：工具链配置永远在 project() 之前。

1.3 空目标与两个挂载命令

add_executable 大家都不陌生，但本工程的写法有点特别：

add_executable(${PROJECT_NAME})

眼熟又陌生？教程里通常写 add_executable(demo main.c)，把源文件一次列全。这里一个源文件都没给——因为源文件分散在 app、driver、HAL 三层，每层自己往这个目标上补充（1.4 节）。这就是本工程的核心构建模式，先记住结论：

顶层开一个空目标，所有子目录都往这一个目标上挂东西。

那么「挂」这个动作，靠的就是两个命令：

target_include_directories(${PROJECT_NAME} PRIVATE
    "${CMAKE_SOURCE_DIR}/third_party/arm/cmsis-core/Include"
)

target_sources(${PROJECT_NAME} PRIVATE
    "${CMAKE_SOURCE_DIR}/third_party/arm/cmsis-compiler/source/gcc/retarget_syscalls.c"
)

target_include_directories(目标 PRIVATE 目录...)：给目标加头文件搜索路径，相当于手工编译时的 -I目录；
target_sources(目标 PRIVATE 文件...)：给目标追加源文件。

PRIVATE 是作用域限定词，意思是「只对本目标生效，不传递给其他目标」。你会在本工程里看到所有命令都写 PRIVATE——因为所有东西都挂在同一个目标上，没有「传递给谁」的问题。等你在第 5 节见到「每层一个静态库」的写法后，PUBLIC / INTERFACE 才会真正登场。

顺带解释一下那个 retarget_syscalls.c 是干嘛的：newlib 的 printf、malloc 底层依赖 _write、_sbrk 等系统调用，裸机上没人提供它们，链接时会报 undefined reference to _write。这个文件就是这些系统调用的桩实现——先知道它是「让 C 库函数在裸机上活下来」的补丁即可。

1.4 各层报到：一个 target，四个 CMakeLists

顶层里有三行「召集令」：

add_subdirectory(src/app)
add_subdirectory(src/driver)
add_subdirectory(third_party/st/STM32F1xx_HAL_Driver)

add_subdirectory(目录) 的行为：进入该目录，执行它里面的 CMakeLists.txt，然后回来继续。注意这三行位于 add_executable 之后——子目录要往目标上挂东西，目标得先存在。

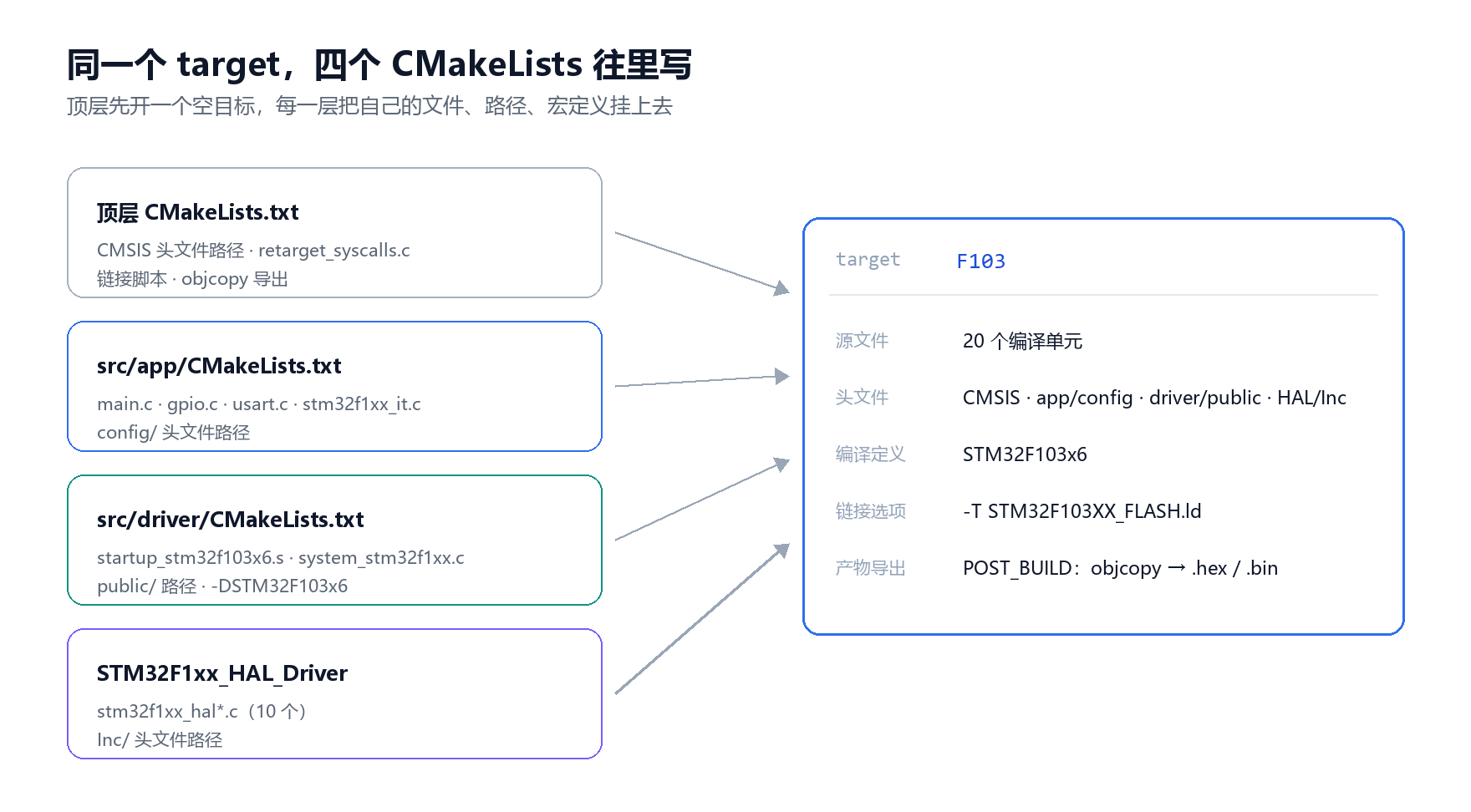

先看四个文件分别往里写了什么：

三个子文件全文（都很短），你会发现一个共同点：

src/app/CMakeLists.txt

target_include_directories(${PROJECT_NAME} PRIVATE
    "${CMAKE_CURRENT_LIST_DIR}/config"
)

target_sources(${PROJECT_NAME} PRIVATE
    "${CMAKE_CURRENT_LIST_DIR}/main.c"
    "${CMAKE_CURRENT_LIST_DIR}/config/gpio.c"
    "${CMAKE_CURRENT_LIST_DIR}/config/usart.c"
    "${CMAKE_CURRENT_LIST_DIR}/config/stm32f1xx_it.c"
)

src/driver/CMakeLists.txt

target_compile_definitions(${PROJECT_NAME} PRIVATE STM32F103x6)

target_include_directories(${PROJECT_NAME} PRIVATE
    "${CMAKE_CURRENT_LIST_DIR}/public"
)

target_sources(${PROJECT_NAME} PRIVATE
    "${CMAKE_CURRENT_LIST_DIR}/sdk_init.c"
    "${CMAKE_CURRENT_LIST_DIR}/startup_stm32f103x6.s"   ← 启动文件在这
    "${CMAKE_CURRENT_LIST_DIR}/system_stm32f1xx.c"
)

third_party/st/STM32F1xx_HAL_Driver/CMakeLists.txt

target_sources(${PROJECT_NAME} PRIVATE
    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal.c
    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_cortex.c
    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_rcc.c
    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_gpio.c
    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_uart.c
    # stm32f1xx_hal_tim.c ... 用到哪个外设，取消对应注释
)

target_include_directories(${PROJECT_NAME} PRIVATE
    ${CMAKE_CURRENT_SOURCE_DIR}/Inc
    ...
)

共同点：三个文件都在操作同一个 ${PROJECT_NAME}。这就是 1.3 节说的核心模式——

核心模式：顶层开一个空书架（空目标），每个车间把自己的书（源文件、头文件路径、宏定义）放上去。最终书架上是什么样，固件就是什么样。

1.5 三个容易踩的坑

坑一：宏定义决定 HAL 认不认得这块芯片。

target_compile_definitions(${PROJECT_NAME} PRIVATE STM32F103x6)

这行等价于给每个编译单元加了 -DSTM32F103x6。它的作用链路：

cmake: target_compile_definitions(STM32F103x6)
  ↓
编译器给预处理器的命令行：-DSTM32F103x6
  ↓
stm32f1xx.h 预处理时：
   第 62 行"全都没定义？" → 假（STM32F103x6 已定义）→ 不报错
   第 108 行逐条 #elif → 命中 #elif defined(STM32F103x6)
  ↓
#include "stm32f103x6.h"  ← 才是真正描述芯片的文件

没这个宏，HAL 连芯片型号都不知道，直接编译报错。 顺着这条链路，头文件的包含关系一路展开：

main.c
 └─ #include "main.h"
     └─ #include "stm32f1xx_hal.h" …………………………… [HAL/Inc]
         └─ #include "stm32f1xx_hal_conf.h" …………… [src/app/config]   ← 你的配置单
             └─ #ifdef HAL_GPIO_MODULE_ENABLED
                 #include "stm32f1xx_hal_gpio.h" …… [HAL/Inc]         ← 模块开关过滤
                     └─ #include "stm32f1xx_hal_def.h" [HAL/Inc]
                         └─ #include "stm32f1xx.h" …… [src/driver/public] ← 家族路由表
                             └─ #elif defined(STM32F103x6)   ←★ 由 -DSTM32F103x6 命中
                                 #include "stm32f103x6.h" … [src/driver/public] ← 芯片描述
                                     └─ #include "core_cm3.h" … [cmsis-core/Include] ← 内核
                                         ├─ #include "cmsis_version.h"
                                         └─ #include "cmsis_compiler.h" [cmsis-compiler/include]
                                             └─ #include "cmsis_gcc.h"  [cmsis-compiler/include/gcc]

坑二：子目录里的路径不要硬拼。

顶层可以用 ${CMAKE_SOURCE_DIR}，但子目录里推荐用 CMAKE_CURRENT_LIST_DIR——它的值是当前这个 CMakeLists.txt 所在的目录，于是整个文件不依赖任何外部路径，整个目录挪到哪都能用。

永远用 CMAKE_CURRENT_LIST_DIR（或 CMAKE_CURRENT_SOURCE_DIR，两者在常规场景下等价，HAL 那份用的就是后者）拼出当前目录，再拼相对子路径。不要写 ../ 开头的裸相对路径——相对路径是相对构建目录解析的，行为和直觉不符，是新手常见的诡异错误来源。

坑三：HAL 要改两处，而且必须同步。

HAL 库的 CMakeLists.txt 里一半是注释：

    ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_uart.c
    # ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_i2c.c
    # ${CMAKE_CURRENT_SOURCE_DIR}/Src/stm32f1xx_hal_spi.c

HAL 的每个外设驱动是独立的 .c，用不用由你决定。但「是否启用某外设」有两个地方要改：CMake 里的源文件列表，和配置头 stm32f1xx_hal_conf.h（一堆 #define HAL_UART_MODULE_ENABLED 式开关）。两处必须一致：

配置开了、源文件没编进来 → 链接报 undefined reference to HAL_xxx；
配置关了、源文件编进来了 → 浪费 Flash（好在不报错）。

到这里配置阶段就结束了，build.ninja 落地。

2. 构建阶段：Ninja 按施工图干活

cmake --build build 之后，才是真正产生机器码的阶段。

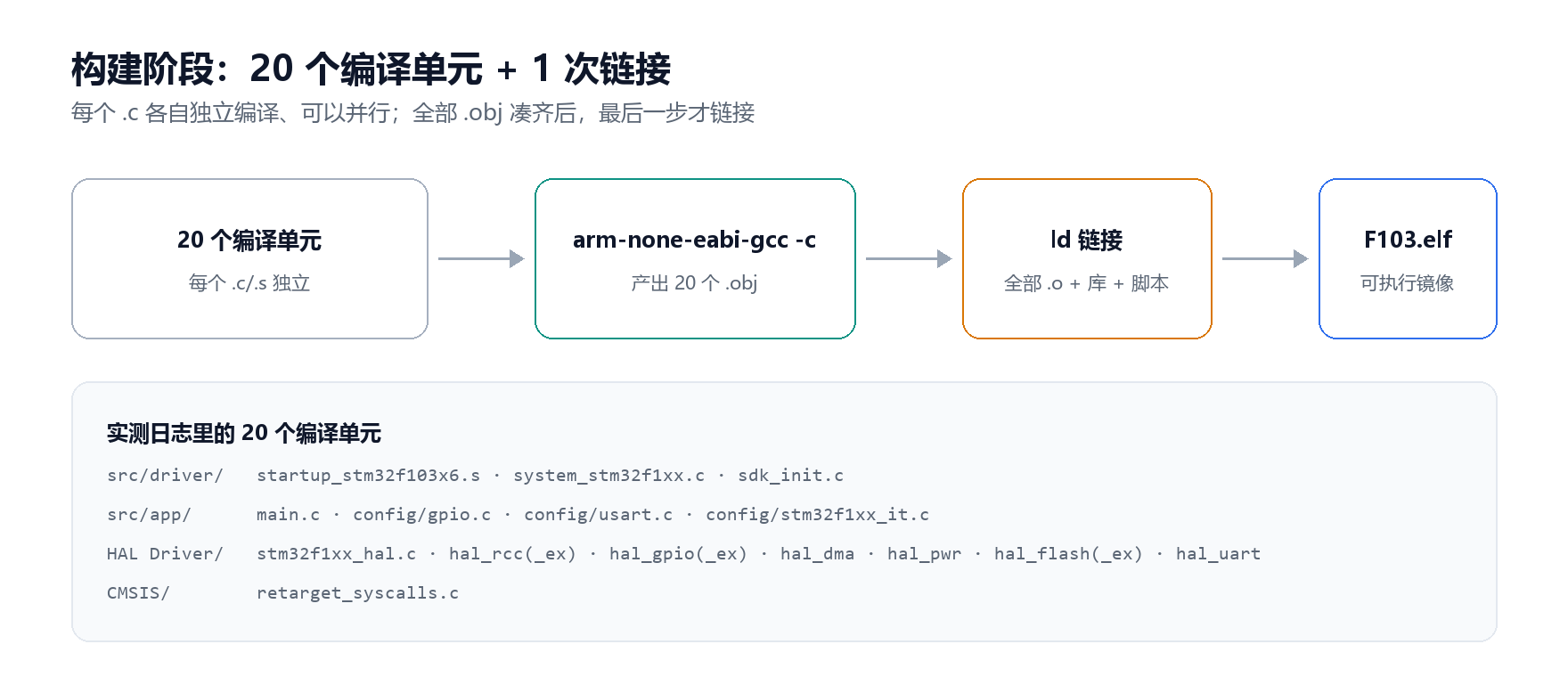

2.1 20 个编译单元 + 1 次链接

实测日志显示，这个工程一共 20 个编译单元，最后链接 1 次：

单个 .c 走的是经典四阶段——预处理 → 编译 → 汇编 → 链接；放到工程尺度上，前三个阶段是「每个 .c 各自独立跑」的，互不影响所以可以并行；只有链接是全局的、必须等所有 .obj 凑齐。

这也是为什么改一个 main.c 只重编一个文件、再链接一次，而不是全部重来。

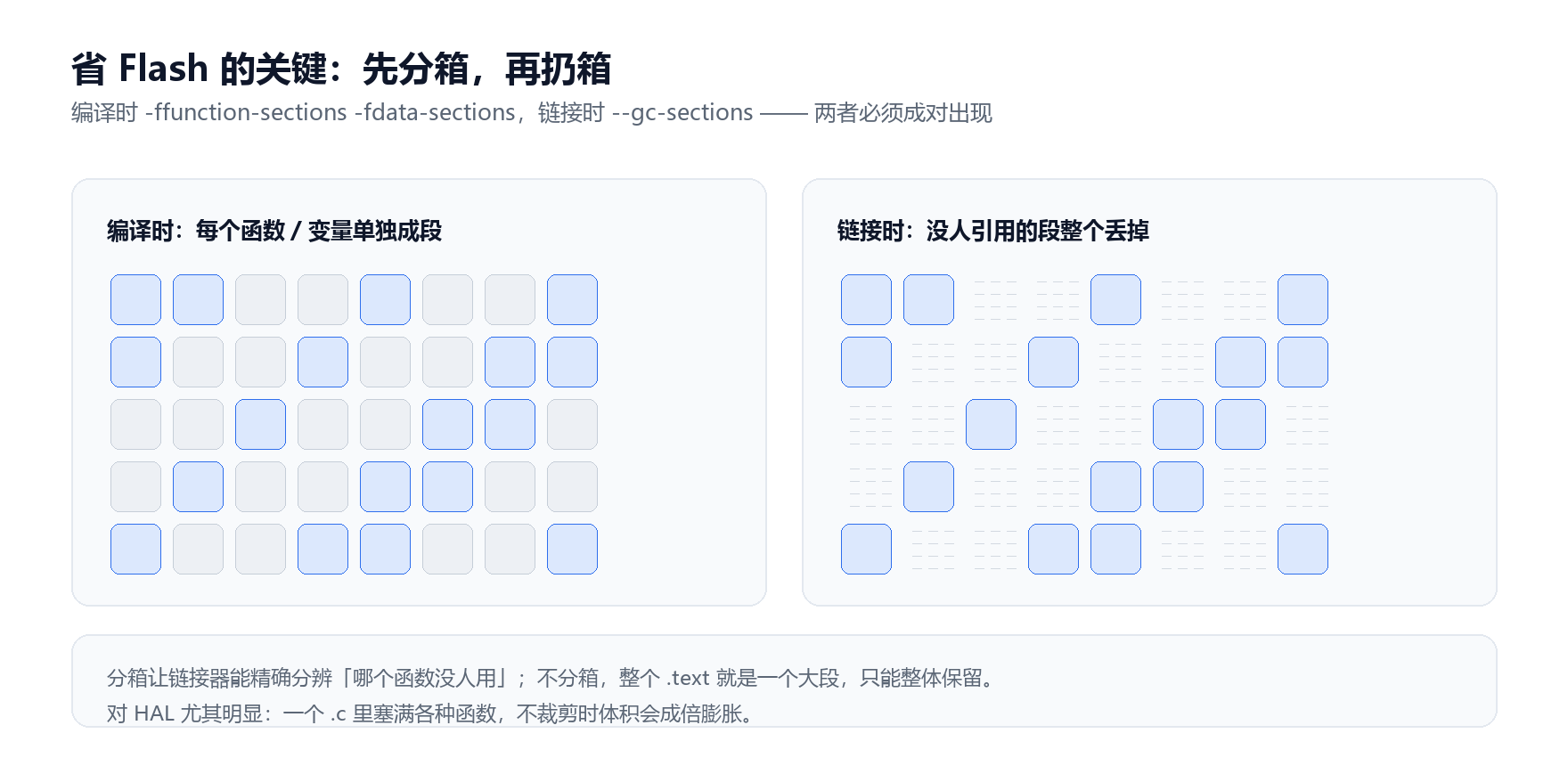

2.2 分箱与扔箱：省 Flash 的关键

上面只讲了流程，但决定固件大小的是编译选项里那对「组合拳」：

原理就两步：

编译时  -ffunction-sections -fdata-sections
        → 每个函数、每个全局变量各装一个"独立小箱子"（独立的段）

链接时  --gc-sections
        → 从入口点出发做可达性分析，没人引用的箱子整个扔掉

两者必须成对出现：编译时不分箱，链接时就没法精确扔。这一套对 HAL 库尤其重要——HAL 一个 .c 里塞满各种函数，不裁剪的话体积会成倍膨胀。

2.3 最后一锤：地址和格式

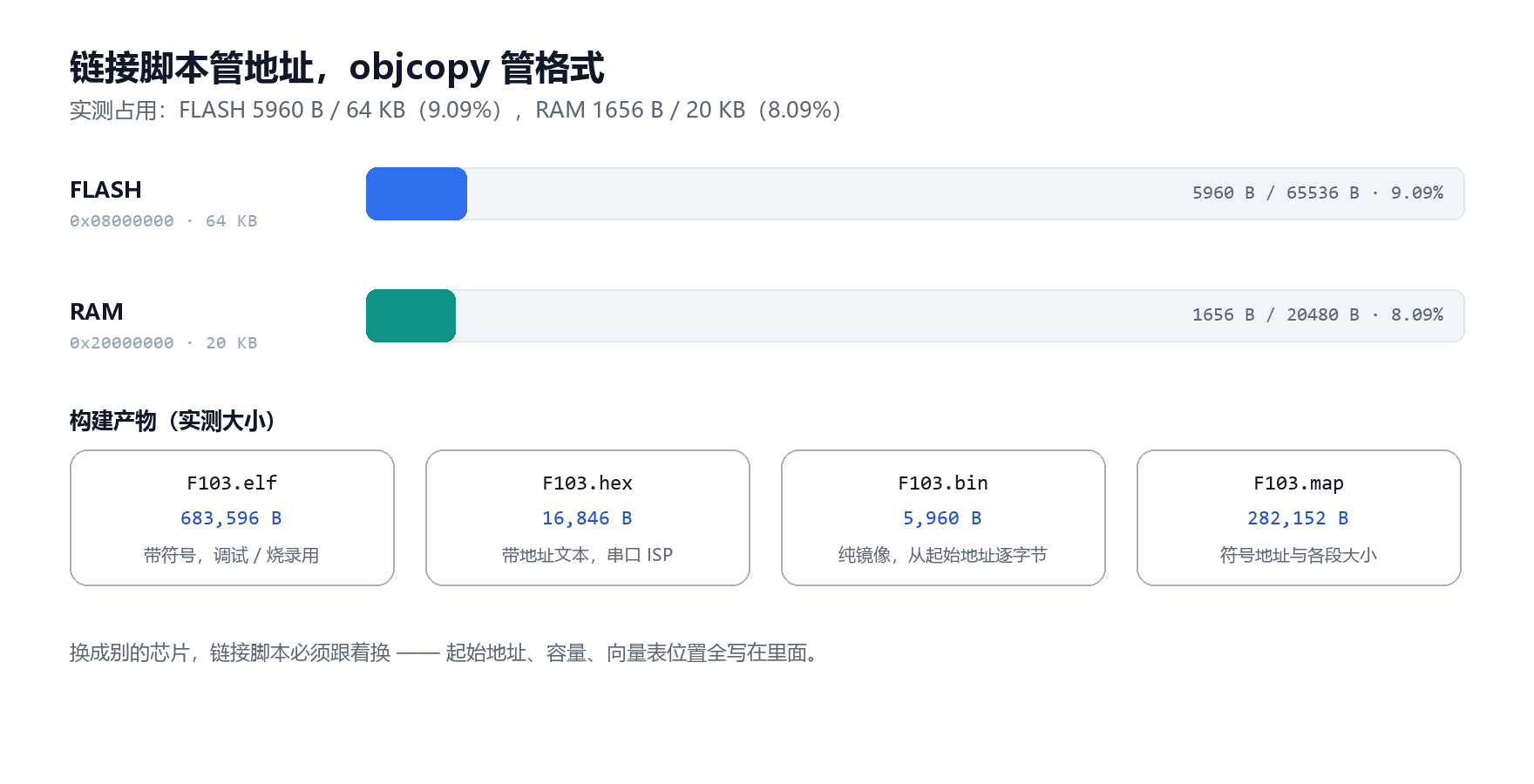

链接阶段干两件事：把段放到正确的地址上，然后把 ELF 转成能烧的格式。

链接脚本是固件的地基图纸。 STM32F103XX_FLASH.ld 告诉链接器：Flash 从 0x08000000 开始、RAM 从 0x20000000 开始、中断向量表放哪、各段怎么排。没有它，链接器不知道该把代码安排到什么地址。换芯片时链接脚本必须跟着换。

链接选项里两个参数：

target_link_options(${PROJECT_NAME} PRIVATE
    -T${CMAKE_SOURCE_DIR}/STM32F103XX_FLASH.ld
    -Wl,-Map=${PROJECT_NAME}.map
)

-Wl, 前缀表示「把后面的参数透传给底层链接器 ld」：

-T...：指定链接脚本；
-Wl,-Map=F103.map：生成 map 文件，记录每个符号最终落在哪个地址、每个段多大——分析内存占用、排查「固件怎么突然大了 20 KB」时的第一手资料。

objcopy 负责格式转换，在链接完成后自动触发：

add_custom_command(TARGET ${PROJECT_NAME} POST_BUILD
    COMMAND ${CMAKE_OBJCOPY} -Oihex   ${PROJECT_NAME}.elf ${PROJECT_NAME}.hex
    COMMAND ${CMAKE_OBJCOPY} -Obinary ${PROJECT_NAME}.elf ${PROJECT_NAME}.bin
)

add_custom_command(TARGET ... POST_BUILD) 的意思是「这个目标每次链接完成后，自动追加执行以下命令」。构建成功后，build/ 目录里的产物：

F103.elf   带符号和调试信息的完整镜像（调试、烧录都用它）
F103.hex   带地址信息的文本格式（串口 ISP / IAP 场景常用）
F103.bin   纯二进制镜像（从 0x08000000 开始逐字节就是它）
F103.map   内存占用地图（符号地址与各段大小）

3. 把上面的流程真跑一遍

前面两张终端图，是把工程从零配置、编译的真实输出。

配置阶段——注意 Using ARM GCC from path 这一行，它正是工具链文件里那个 message(STATUS ...) 打出来的；最后 CMake 还会顺手探测一下 J-Link：

构建阶段——20 个编译任务排队执行，最后一行是链接。链接完成后，工具链文件里设的 --print-memory-usage 自动把 Flash/RAM 占用打了出来：

实测数据：FLASH 5960 B / 64 KB（9.09%），RAM 1656 B / 20 KB（8.09%）。一个带 UART、GPIO、printf 重定向的裸机工程，不到 6 KB——这就是 --gc-sections 加 newlib-nano 的功劳。

arm-none-eabi-size 的视角再看一眼（text + data + bss）：

   text    data     bss     dec     hex   filename
   5948      12    1644    7604    1db4   F103.elf

4. 换芯片要动哪几处

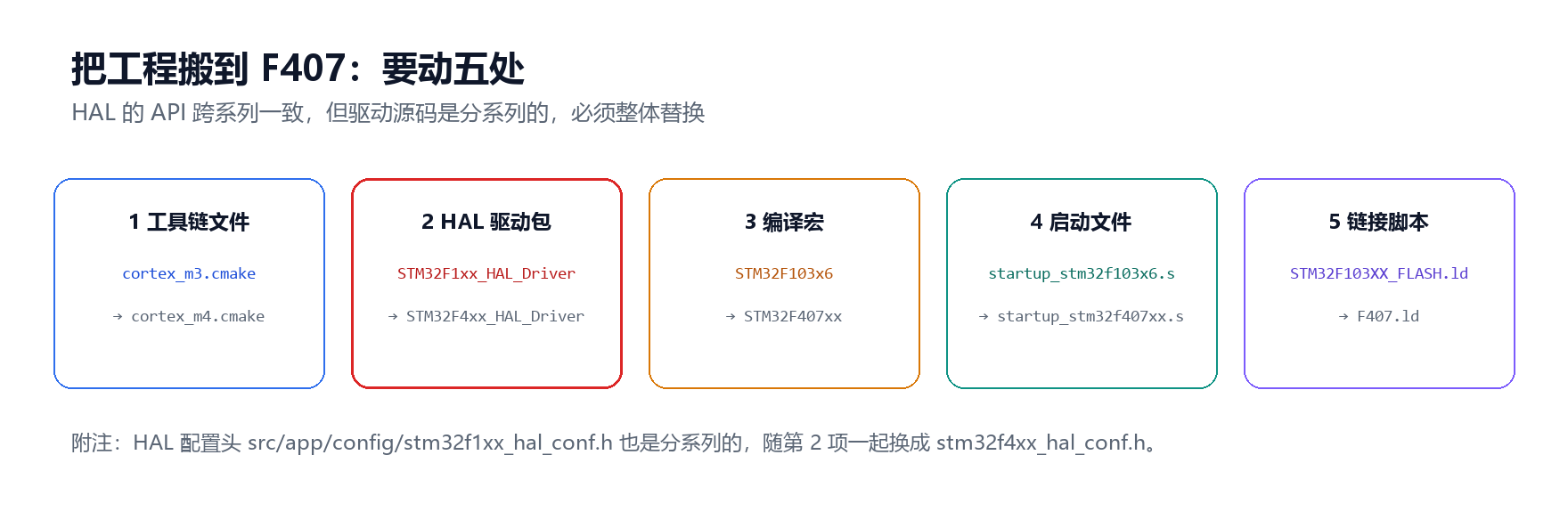

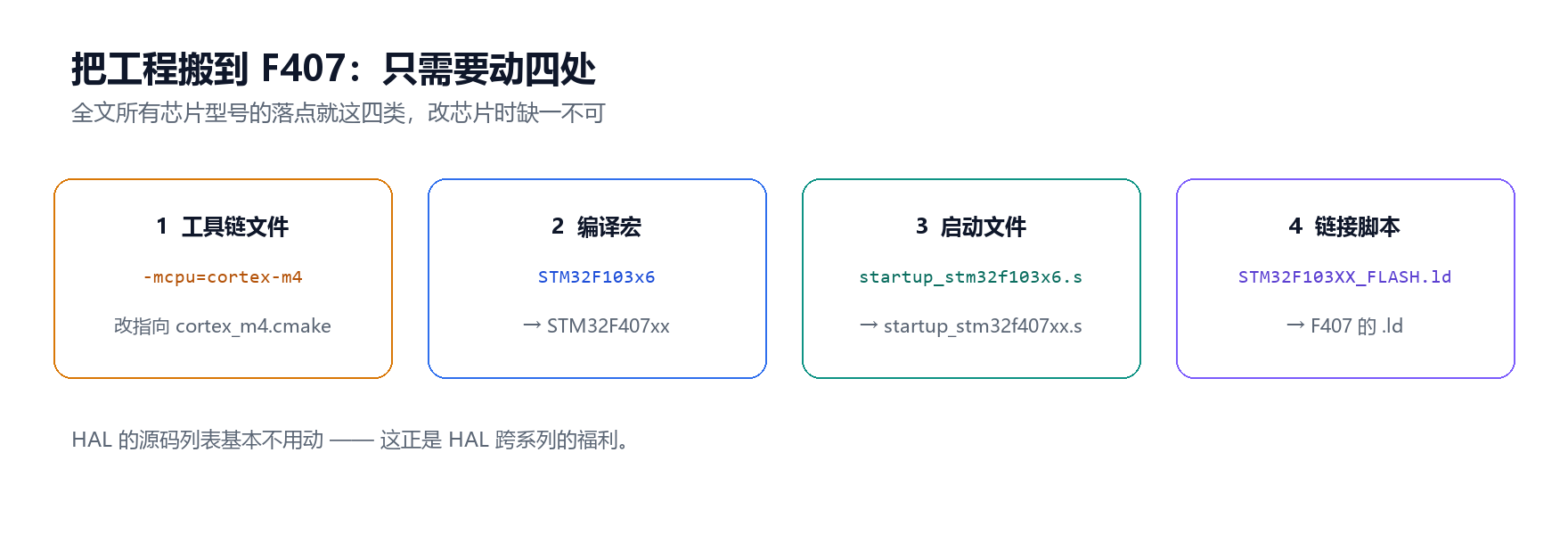

最后一个问题：如果这块板子换成 STM32F407，要改什么？

五处，缺一不可：

换点	位置	现值 → 目标值
工具链文件	`cmake/` + 顶层 `CMAKE_TOOLCHAIN_FILE`	`cortex_m3.cmake` → `cortex_m4.cmake`
HAL 驱动包	`third_party/st/` + 顶层 `add_subdirectory` + HAL 配置头 `src/app/config/`	`STM32F1xx_HAL_Driver` → `STM32F4xx_HAL_Driver`（源码列表换 `stm32f4xx_hal_*.c`）；`stm32f1xx_hal_conf.h` → `stm32f4xx_hal_conf.h`
编译宏	driver 层 `target_compile_definitions`	`STM32F103x6` → `STM32F407xx`
启动文件 / system	driver 层 `target_sources`	`startup_stm32f103x6.s` → `startup_stm32f407xx.s`；`system_stm32f1xx.c` → `system_stm32f4xx.c`
链接脚本	顶层 `target_link_options`	`STM32F103XX_FLASH.ld` → F407 的 `.ld`

5. 两个常见问题

Q1：为什么所有命令都写 PRIVATE？

PRIVATE 的意思是「只对本目标生效，不传递给其他目标」。本工程所有东西都挂在同一个目标上，压根没有「传递」这回事，所以全 PRIVATE 没毛病。它的反义是 PUBLIC（传递给「链接我的目标」）和 INTERFACE（自己不用、只传递）——要到下面这种写法里才会登场。

Q2：每层建静态库和现在这种写法，怎么选？

本工程「全层共建一个目标」并不是唯一流派。另一种常见写法是每层建静态库，最后链接到一起：

# src/driver/CMakeLists.txt（另一种流派，本工程未采用）
add_library(driver STATIC sdk_init.c startup_stm32f103x6.s ...)
target_include_directories(driver PUBLIC public)
target_compile_definitions(driver PUBLIC STM32F103x6)

# 顶层
target_link_libraries(F103 PRIVATE driver hal app)

两种流派对比：

对比项	单目标共建（本工程）	静态库分层
需要的命令	只需 `target_sources` / `target_include_directories` 等几个命令	多了 `add_library`、`target_link_libraries`、依赖传递
适用场景	单固件工程、结构简单，对初学者友好	代码要在多个工程间复用、模块边界清晰的中大型项目
`PRIVATE` / `PUBLIC`	全写 `PRIVATE` 即可	`PUBLIC` / `INTERFACE` 真正发挥作用：库的公开头文件路径会自动传递给链接它的目标

收尾

把整条链路压成一句话：

CMake 在配置阶段把散落在各子目录的源文件汇总进一个 target，翻译成 build.ninja；Ninja 在构建阶段按依赖图逐个调 gcc 编译出 .o，最后链接成 .elf 和 .map，objcopy 再转出 .bin/.hex，全部落在 build 文件夹里。

换个角度看，整个过程就是往同一张清单上不断追加内容：

整个工程 = 1 个目标 F103 + 1 张属性清单（INCLUDES、源文件列表、FLAGS...）

顶层 CMakeLists      → 往清单上写：CMSIS路径、retarget、链接脚本...（写几条后喊 add_subdirectory）
src/app  CMakeLists  → 收到"继续写"指令，往清单上写：main.c、gpio.c...
src/driver CMakeLists→ 再写：startup.s、system_stm32f1xx.c...
HAL  CMakeLists      → 再写：hal_xxx.c、HAL/Inc...

最后 ninja 拿着这张【合并后的完整清单】，编译 F103 的每一个 .c

三个文件的角色再对照一遍：

文件	一句话角色
工具链文件 `cmake/cortex_m3.cmake`	用什么锤子——编译器、目标 CPU、编译链接参数（第 1.2 节）
顶层 `CMakeLists.txt`	造什么产品——目标、链接脚本、产物导出（第 1.1 / 1.3 / 2.3 节）
各子目录 `CMakeLists.txt`	每个车间交什么货——各自的源文件、头文件路径、宏定义（第 1.4 / 1.5 节）

想继续深入，可以看 CMake 官方的 CMake Tutorial；工程里备好的 cortex_m4.cmake / cortex_m7.cmake，可以直接拿来练手换芯片。

AI硬件创业社区

智能硬件社区聚焦AI智能硬件技术生态，汇聚嵌入式AI、物联网硬件开发者，打造交流分享平台，同步全国赛事资讯、开展 OPC 核心人才招募，助力技术落地与开发者成长。

更多推荐

ST7302 显示模块调试与验证记录

本文档记录 ST7302 显示模块从 ATmega2560 平台迁移到 ESP32-S3 平台后的调试过程、硬件连接、软件配置、显示坐标映射、初始化参数以及最终验证程序。本次调试的主要目标不是完成完整 UI，而是首先确认以下底层链路能够稳定工作：最终测试结果：本次测试使用：4D Systems gen4-ESP32 S3 N16R8（arduino板子名字）主控为 ESP32-S3。同时使用过：Y
