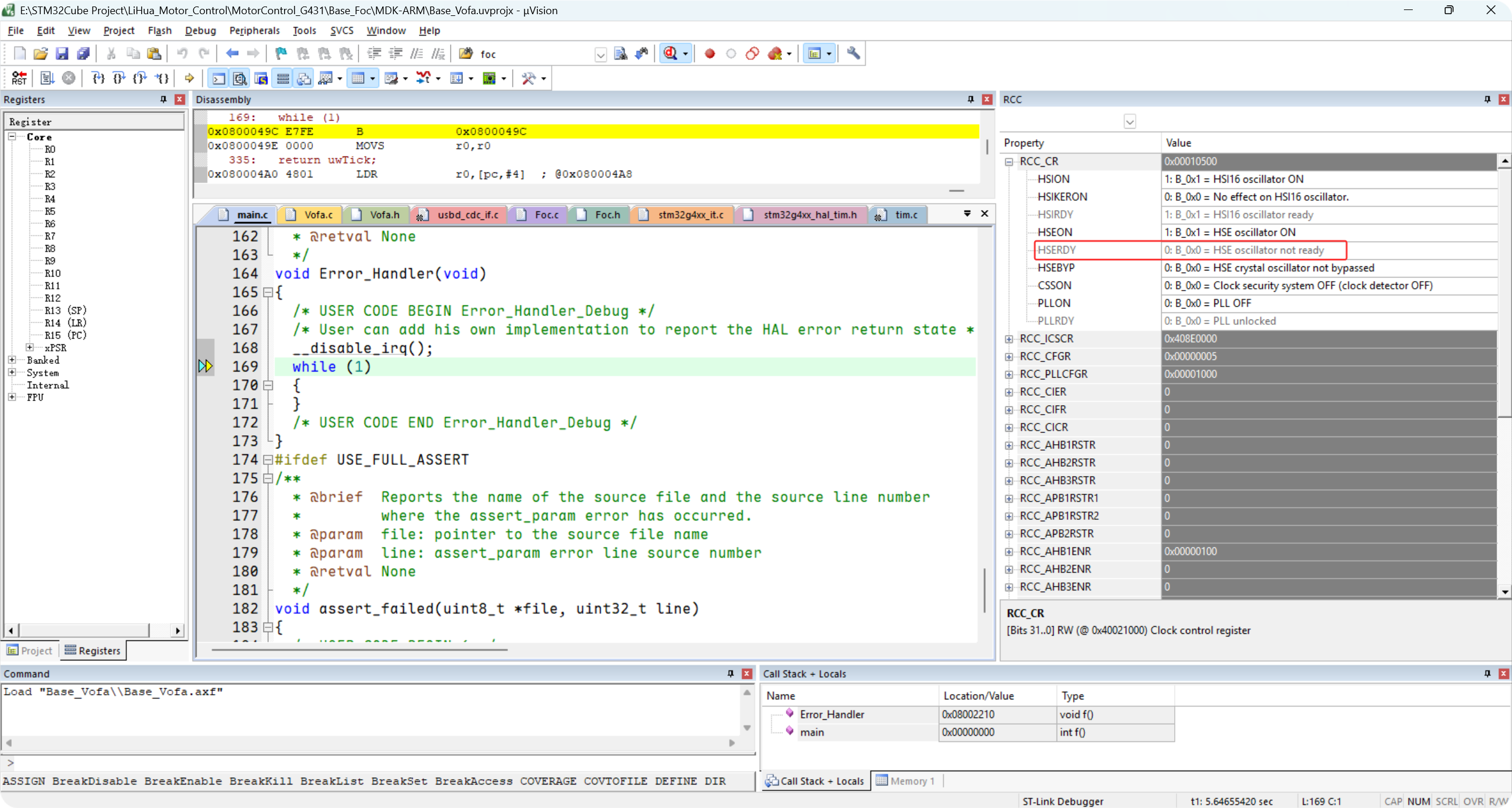

不起振RC的状态

在 RCC_CR (时钟控制寄存器) 的展开项中，可以清晰地看到以下两个关键位的状态：

• HSEON = 1 (HSE oscillator ON)： 说明 SystemClock_Config() 函数已经执行，并且单片机通过软件尝试开启了外部晶振。

• HSERDY = 0 (HSE oscillator not ready)： 这是最核心的报错原因。虽然单片机发出了开启指令，但硬件层面上外部晶振并没有产生稳定的振荡波形反馈给单片机。

因为 HSERDY 迟迟没有置 1，HAL 库在等待超时后判定时钟配置失败，从而直接跳入了你左侧看到的 Error_Handler 死循环中。

通过调试器直接读取 RCC_CR 寄存器中的 HSERDY（外部高速时钟就绪标志位），是排查晶振问题最权威的手段。它的核心优势在于：

• 直击硬件底层： 寄存器状态是芯片内部电路的真实物理反馈，排除了所有软件代码逻辑的干扰。只要 HSERDY 为 0，就能 100% 确认 MCU 的时钟引脚没有检测到稳定的振荡波形。

• 精准缩小范围： 在没有看寄存器前，程序跳入 Error_Handler 可能是因为软件配置错误、时钟树分频参数越界或外设冲突。但看到 HSEON=1 且 HSERDY=0 后，你就可以彻底放弃排查软件代码，将精力 100% 集中在晶振、起振电容以及周边走线的纯硬件排查上。

虽然这个方法能一针见血地帮你把问题定性为硬件故障，但具体的故障点（虚焊、电容容值错误、晶振损坏）仍需要你对电路板进行物理检查。

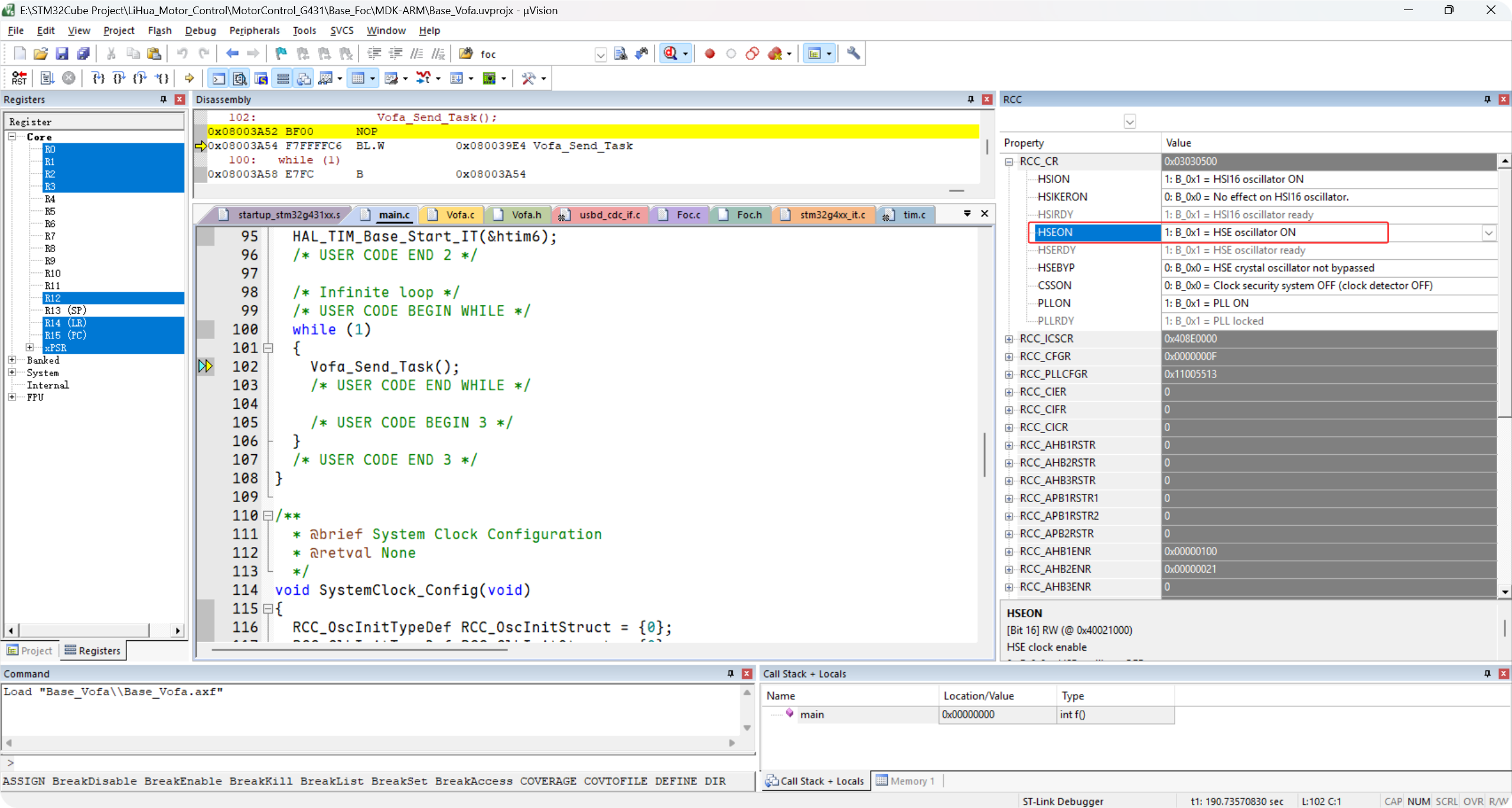

经过硬件的检测起振的RC

如图所示

可以观察到以下两个关键位的状态证实了这一点：

• HSEON (HSE oscillator ON): 值为 1，表示外部高速时钟（HSE）已经被软件使能开启。

• HSERDY (HSE oscillator ready): 值为 1，这个标志位由硬件置位，表示外部晶振已经稳定起振并且可以作为系统时钟源使用了。

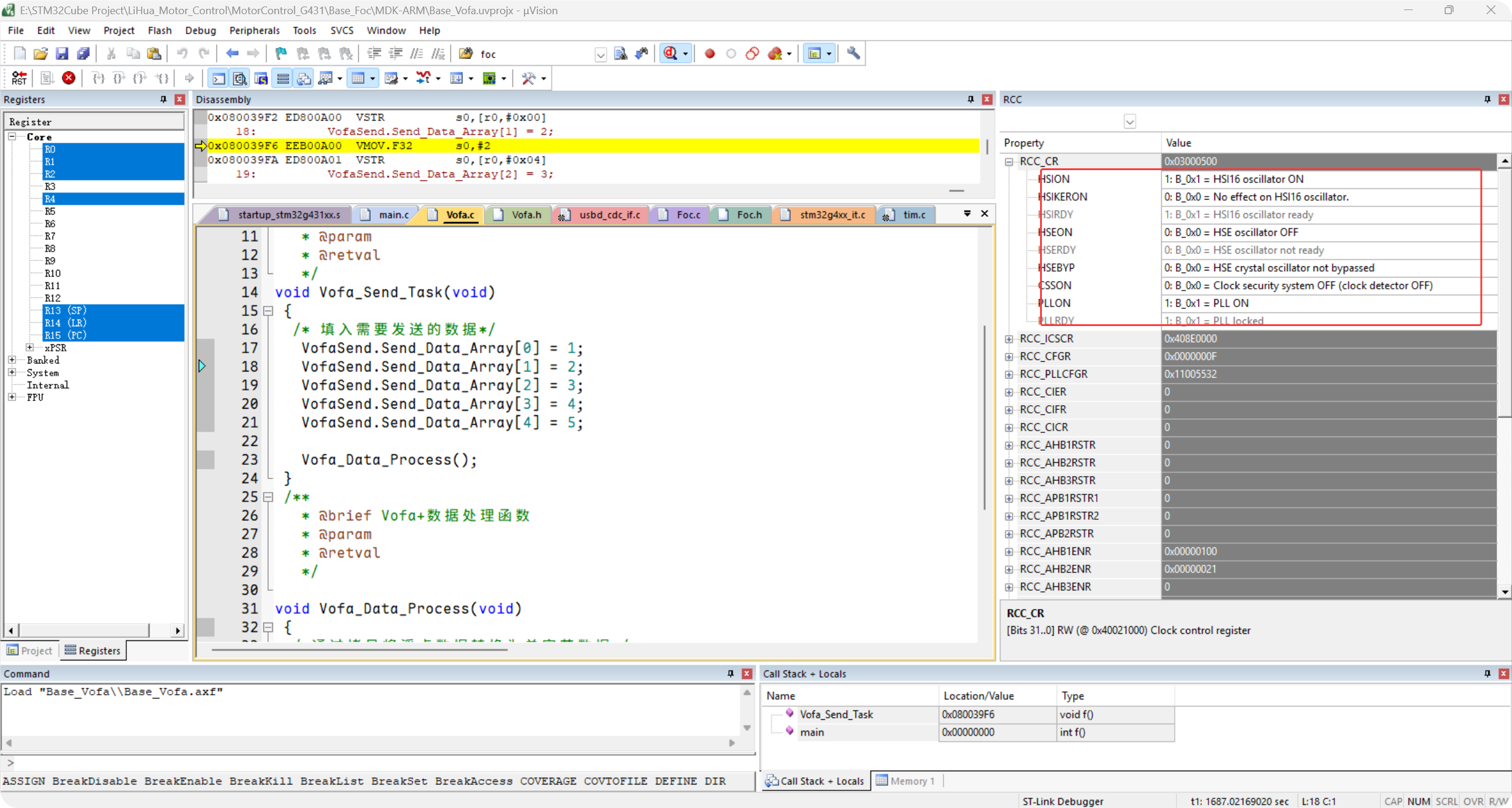

如果没办法可以先用内部晶振测试一下再改硬件(下图是正常工作的内部晶振RC状况)

具体表现为以下几个关键位的状态：

• HSION (HSI16 oscillator ON): 值为 1，说明内部高速时钟（HSI）已经被使能开启。

• HSIRDY (HSI16 oscillator ready): 值为 1，说明内部高速时钟已经起振并稳定就绪。

• PLLON / PLLRDY: 均显示为 1，说明主锁相环（PLL）也已经正常启动并完成锁定。

• HSEON / HSERDY: 值为 0，进一步证实了外部晶振（HSE）当前处于关闭状态。
