声明：
  B站视频教程：
  1.面包板使用教程：【还不知道面包板怎么用？保姆级解说让电子小白快速入门】https://www.bilibili.com/video/BV1Ji42197sp?vd_source=b7612118137a8a93cc53a24fd714989a
  2.流水灯教程：【STM32入门教程-2023版 细致讲解 中文字幕】https://www.bilibili.com/video/BV1th411z7sn?p=6&vd_source=b7612118137a8a93cc53a24fd714989a

前置配置：
  在开始点亮流水灯之前，您的电脑中应该先拥有一个Keil编译开发软件。后续所有的代码的撰写、编译、烧录都是基于这个软件开始的。软件的安装包、下载方式以及如何创建一个新文件请参考B站教程：【STM32入门教程-2023版 细致讲解 中文字幕】https://www.bilibili.com/video/BV1th411z7sn?p=3&vd_source=b7612118137a8a93cc53a24fd714989a

声明2.0：
  本文档基于实际学习经验编写，涵盖面包板使用方法、STM32数据手册分析、代码撰写以及实物链接全流程，如果你作为一名0基础的新手小白，那这篇文章无疑是100%适合于你。

目录

• 一、面包板的原理
  • 1. 基础使用方法
  • 2. 常见误区
• 二、流水灯实验原理
  • 1. GPIO引脚内部硬件原理
  • 2.核心寄存器
  • 3. 工作逻辑
• 三、代码实现
• 四、代码解析
  • 1. 时钟开启
  • 2. GPIO配置CRL寄存器
  • 3. 引脚电平控制
• 五、接线图与效果展示
• 六、编译与下载说明
• 七、常见故障排查

前言
  对于零基础想要入门嵌入式的大学生来说，STM32C8T6几乎是绕不开的入门单片机。它资源适中、资料丰富、价格亲民，既能帮助我们跳出传统51单片机的思维，熟悉ARM内核的开发思路，又不会因为外设过多而打击初学者的信心。很多同学入门STM32会先接触标准库或者HAL库开发，但库函数本质是对底层寄存器的封装。想要真正理解单片机硬件工作原理，了解底层架构，就需要直接操作寄存器。流水灯作为STM32的第一个实验，非常适合我们用寄存器的方式，亲自配置GPIO，从底层理解IO口的点亮与熄灭逻辑。

  学习单片机的旅途中，大家一定绕不开一个可靠的调试工具——面包板。它因可拆卸、可二次利用等优点深受初学者喜爱。对比传统焊接，它上手更快、容错率高。因此，在开始讲解STM32前，我们先来介绍一下面包板的基本原理！

一、面包板的原理

  面包板白色塑料外壳本身不导电。板子小孔下方藏有弹性磷青铜金属弹片。把元件引脚或者杜邦线插入小孔，金属弹片会紧紧夹住金属引脚，形成稳定的电气连接。同一组金属弹片对应的所有孔互相导通；不同金属弹片之间相互绝缘。

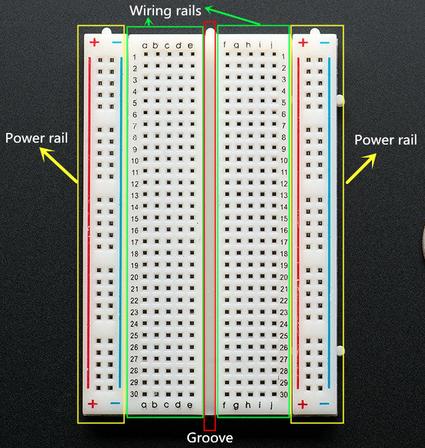

面包板分为两个区域：两侧电源轨、中间信号工作区。

1. 两侧电源轨：一般标红色“+”线，蓝色“-”线。用来统一给整个电路提供 VCC 和 GND。注意很多面包板电源轨是中间断开的，不是从头到尾一整条连通，需要用杜邦线把断开位置桥接。
2. 中间工作区：中间有一条长长的隔离凹槽，把中间区域分成上下两半。同一列（纵向）的 5 个孔互相导通，凹槽上下两侧的孔完全断开，互不连通。DIP 直插芯片跨在凹槽上插入，芯片左右引脚就不会短路。

1. 基础使用方法

1. 元件插入：电阻、LED 引脚，或者杜邦线，垂直插入小孔，保证金属引脚完全插入，接触到底部金属弹片。不要只插一半，容易出现接触不良，电路时通时断。
2. 电路连接规则：想要两个器件引脚电气相连，就把它们插到同一纵向 5 孔组内。
   举个例子：LED 阳极引脚插到第 10 列 A 孔，限流电阻一端插到第 10 列 C 孔，这两个引脚就自动连通。
3. 芯片放置：直插芯片跨在中间凹槽上方，芯片左右两排引脚分别落在凹槽上下两个独立区域，引脚不会短路。
4. 电源分配：把 STM32 开发板的 3.3V 接到面包板红色电源轨，GND 接到蓝色电源轨。后续所有器件需要供电时，直接就近从电源轨取电。
5. 插拔规范：不要暴力弯折元件引脚，拔元件捏住引脚根部垂直向上拔出。接线时尽量断电，防止短路烧坏 STM32 芯片。

2. 常见误区

• ❌ 误区：同一行横向的孔互相连通。
  ✅ 事实：横向孔不导通，纵向 5 孔才连通。
• ❌ 误区：面包板侧边电源轨从头到尾是连通的。
  ✅ 事实：很多面包板电源轨中间断开，左右两半不导通，需要额外跳线。
• ❌ 误区：把 LED 两个引脚插在凹槽同一侧同一列，直接短路。
  ✅ 事实：LED 正负极要分开，串联限流电阻，再分别接到 GPIO 和 GND。

  掌握面包板接线原理之后，我们就可以搭建 STM32C8T6 寄存器版流水灯的外围电路，通过配置 GPIO 底层寄存器，控制 LED的亮灭，实现流水灯效果。

二、流水灯实验原理

声明：
  本节引用与参考： ST 官方《STM32F103x 中文参考手册》。

1. GPIO引脚内部硬件原理

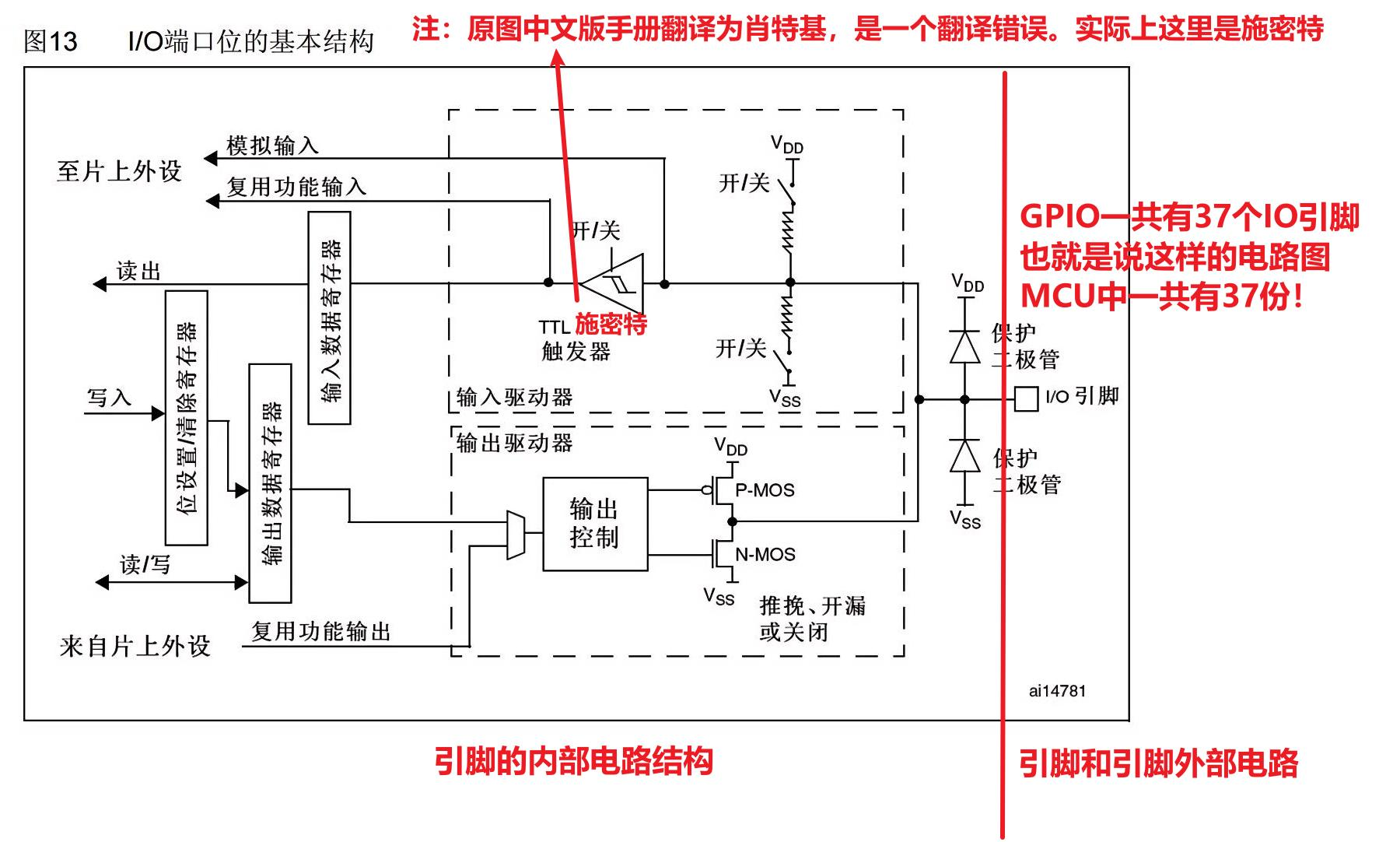

  打开参考手册 GPIO 章节，可以看到上面这张 IO 口内部原理图。STM32 的 GPIO 引脚内部包含保护二极管、输入施密特触发器、输出锁存器、推挽 MOS 管驱动电路。
  流水灯实验我们选用推挽输出模式。推挽输出内部有 PMOS 和 NMOS 两个管子：

• 写1：上方 PMOS 导通，引脚输出 3.3V 高电平
• 写0：下方 NMOS 导通，引脚输出 0V 低电平
  推挽输出驱动能力强，非常适合驱动 LED。

  我们硬件电路设计：PA0~PA7 共 8 个 GPIO 引脚，每个引脚串联 220Ω 限流电阻，再接 LED 阳极；LED 阴极统一接 GND。当 GPIO 输出高电平，LED 点亮；输出低电平，LED 熄灭。通过程序依次轮流拉高 PA0~PA7 引脚电平，加上延时，就形成流水灯效果。

2. 核心寄存器

  参考手册里，GPIO 外设挂载在 APB2 总线上，要操作 GPIO，第一步必须开启 RCC 时钟。下面是本次实验用到的全部寄存器。

1. RCC_APB2ENR 时钟使能寄存器
   手册描述：APB2 外设时钟使能寄存器。第 2 位 IOPAEN，置 1 就开启 GPIOA 端口时钟。外设默认时钟关闭，不开启时钟，GPIO 寄存器全部无法读写。
   代码：RCC->APB2ENR |= (1 << 2);
2. GPIOA_CRL 端口配置低寄存器

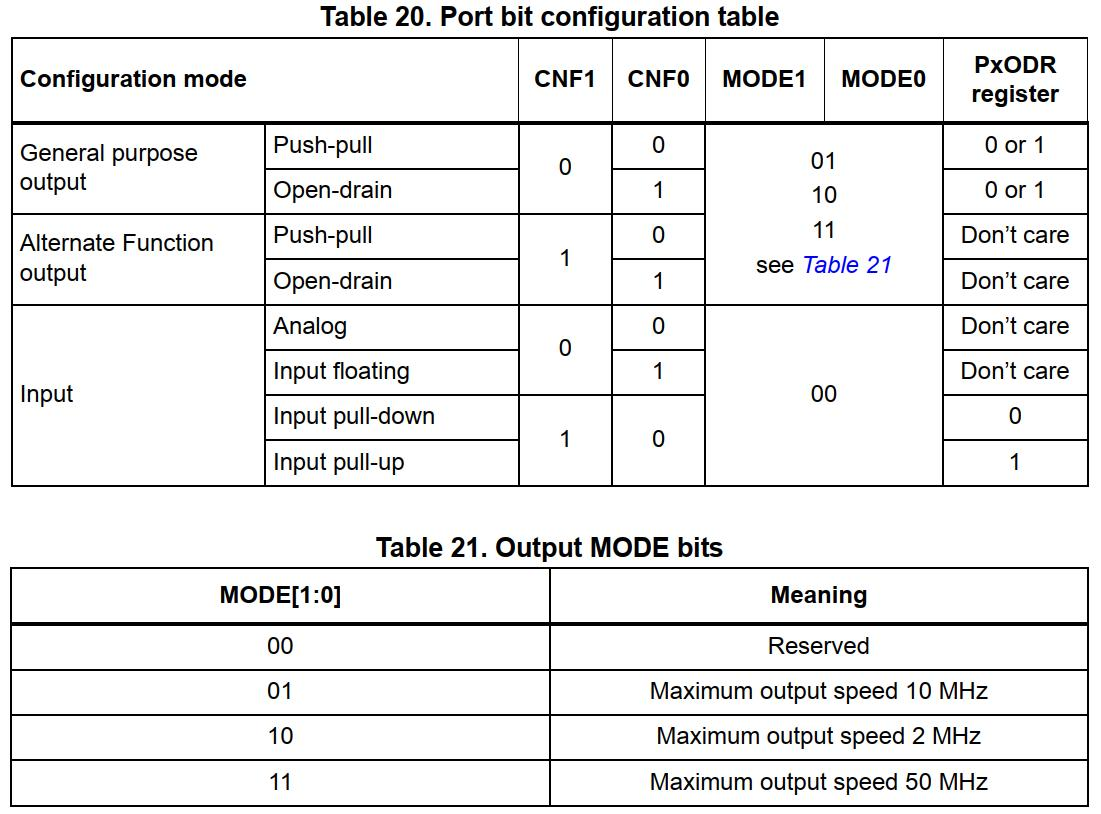

3. CRL 负责 PA0~PA7 的模式配置，每个引脚占用 4 个 bit：2 位 CNF 配置模式类型、2 位 MODE 配置输出速度。
   推挽输出，50MHz 对应的配置：CNF=00，MODE=11，也就是 4bit 二进制0011。PA0~PA7 一共 8 个引脚，全部设为推挽输出，所以GPIOA->CRL = 0x33333333;
4. GPIOA_BSRR 置位复位寄存器
   BSRR 是 32 位寄存器，分为低 16 位 BS 和高 16 位 BR。原子操作，不会出现读改写冲突，寄存器版本开发优先使用。
   • 低 16 位 BS：写 1，对应引脚置高（点亮 LED）；写 0 无效果
   • 高 16 位 BR：写 1，对应引脚置低（熄灭 LED）；写 0 无效果

  相比 ODR 寄存器，BSRR 不需要读取寄存器原值，不会产生竞争。

3. 工作逻辑

1. 开启 GPIOA 端口时钟，让 GPIOA 外设上电工作；
2. 配置 PA0~PA7 全部为推挽输出，速度 50MHz；
3. 程序循环：依次对 PA0、PA1……PA7 引脚通过 BSRR 置高点亮，软件延时一段时间；然后熄灭当前 LED，切换下一个；
4. 不断循环，形成流水灯。

三、代码实现

开发环境：Keil MDK5；
芯片：STM32F103C8T6；
功能：PA0 ~ PA7 依次点亮，循环流水效果。

#include "stm32f10x.h"

#define RCC_BASE        0x40021000                      // RCC外设基地址
#define RCC_APB2ENR     (*(volatile unsigned long*)(RCC_BASE + 0x18))  // 时钟使能寄存器

// GPIOA寄存器
#define GPIOA_BASE      0x40010800                      // GPIOA基地址
#define GPIOA_CRL       (*(volatile unsigned long*)(GPIOA_BASE + 0x00)) // 低8位配置寄存器
#define GPIOA_ODR       (*(volatile unsigned long*)(GPIOA_BASE + 0x0C)) // 输出数据寄存器

// GPIOB寄存器
#define GPIOB_BASE      0x40010C00                      // GPIOB基地址
#define GPIOB_CRL       (*(volatile unsigned long*)(GPIOB_BASE + 0x00))
#define GPIOB_ODR       (*(volatile unsigned long*)(GPIOB_BASE + 0x0C))

// GPIOC寄存器（PC13和PC14属于高8位）
#define GPIOC_BASE      0x40011000                      // GPIOC基地址
#define GPIOC_CRH       (*(volatile unsigned long*)(GPIOC_BASE + 0x04)) // 高8位配置寄存器
#define GPIOC_ODR       (*(volatile unsigned long*)(GPIOC_BASE + 0x0C))

// 低电平点亮，高电平熄灭

#define LED_RED_ON()     GPIOA_ODR |=  (1 << 0)         // PA0 输出低电平 → 红灯亮
#define LED_RED_OFF()    GPIOA_ODR &= ~(1 << 0)         // PA0 输出高电平 → 红灯灭

#define LED_GREEN_ON()   GPIOB_ODR |=  (1 << 1)         // PB1 输出低电平 → 绿灯亮
#define LED_GREEN_OFF()  GPIOB_ODR &= ~(1 << 1)         // PB1 输出高电平 → 绿灯灭

#define LED_BLUE_ON()    GPIOC_ODR |=  (1 << 14)        // PC14 输出低电平 → 蓝灯亮
#define LED_BLUE_OFF()   GPIOC_ODR &= ~(1 << 14)        // PC14 输出高电平 → 蓝灯灭

#define LED_PC13_ON()    GPIOC_ODR |=  (1 << 13)        // PC13 输出低电平 → 板载灯亮
#define LED_PC13_OFF()   GPIOC_ODR &= ~(1 << 13)        // PC13 输出高电平 → 板载灯灭

void delay_ms(unsigned int time) {
    unsigned int i, j;
    for(i = 0; i < time; i++)
        for(j = 0; j < 8000; j++);  // 经验值，可根据实际微调
}

int main(void)
{

    RCC_APB2ENR |= (1 << 2) | (1 << 3) | (1 << 4);

    GPIOA_CRL &= ~(0xF << (4*0));
    GPIOA_CRL |= (0x1 << (4*0));

    GPIOB_CRL &= ~(0xF << (4*1));
    GPIOB_CRL |= (0x1 << (4*1));   // 设置为推挽输出


    GPIOC_CRH &= ~((0xF << (4*5)) | (0xF << (4*6)));
    GPIOC_CRH |= ((0x1 << (4*5)) | (0x1 << (4*6)));

    // 初始化所有LED为熄灭状态
    LED_RED_OFF();   // PA0 = 1
    LED_GREEN_OFF();  // PB1 = 1
    LED_BLUE_OFF();  // PC14 = 1
    LED_PC13_OFF();  // PC13 = 1

    while(1)
    {
        LED_RED_OFF();
        LED_GREEN_OFF();
        LED_BLUE_ON();
        LED_PC13_OFF();
        delay_ms(1000);


        LED_BLUE_OFF();
	      LED_RED_ON();
	      LED_GREEN_OFF();
        LED_PC13_OFF();
        delay_ms(1000);

        LED_RED_OFF();
        LED_GREEN_ON();
        LED_BLUE_OFF();
        LED_PC13_OFF();
        delay_ms(1000);

        LED_RED_OFF();
        LED_GREEN_OFF();
        LED_BLUE_OFF();
        LED_PC13_ON();
        delay_ms(1000);

    }
}

四、代码解析

1. 时钟开启

  STM32 所有外设默认关闭时钟。外设不开启时钟，寄存器无法读写，IO 口不会工作。因此，每次写代码都要先打开时钟！要养成习惯！！！

RCC->APB2ENR |= (1 << 2);

2. GPIO配置CRL寄存器

GPIOA->CRL = 0x22222222;

每个引脚占用 4bit：CNF1 CNF0 MODE1 MODE0

• CNF=00：通用推挽输出
• MODE=11：输出最大速度 50MHz
  4bit 组合 0011 等于十六进制0x3，8 个引脚连续设置，结果就是0x33333333。

上电之后 GPIO 默认是浮空输入模式，必须修改 CRL 寄存器，才能变成输出模式控制 LED。

3. 引脚电平控制与延时函数

GPIOA->BSRR = (1 << 0);	// PA0置高，点亮LED
GPIOA->BSRR = (1 << (0 + 16));// PA0置低，熄灭LED

//延时函数
void Delay(void)
{
    volatile int i, j;
    for(i = 0; i < 500000; i++)
        for(j = 0; j < 20; j++);
}

BSRR 是 32 位寄存器：

• bit0~bit15（低 16 位 BS）：写 1 → 对应引脚输出高电平；写 0 无任何效果
• bit16~bit31（高 16 位 BR）：写 1 → 对应引脚输出低电平；写 0 无任何效果

五、编译与下载说明

1. 在 Keil 中选择芯片 STM32F103C8T6，配置下载器（ST-Link）。

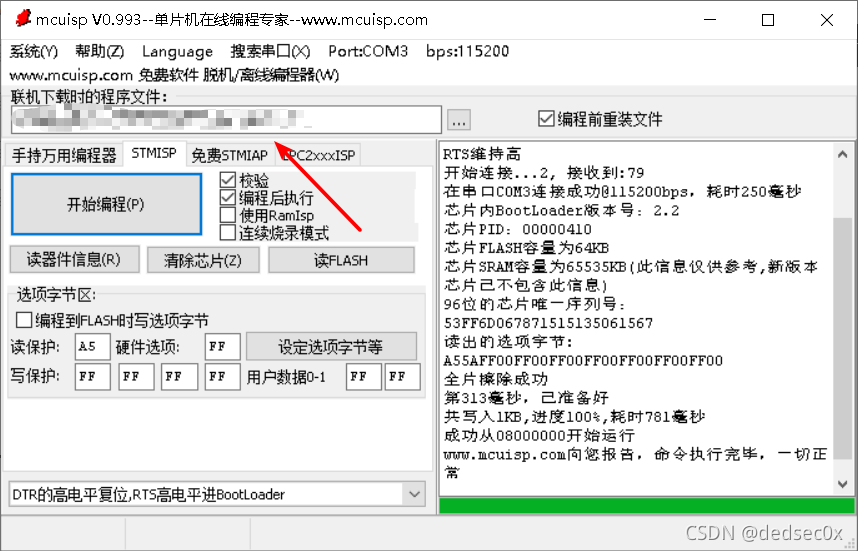

2. 编译无报错后下载程序到单片机。


3. 上电，可以看到 PA0~PA7 外接 LED 依次点亮循环。

六、接线图与效果展示

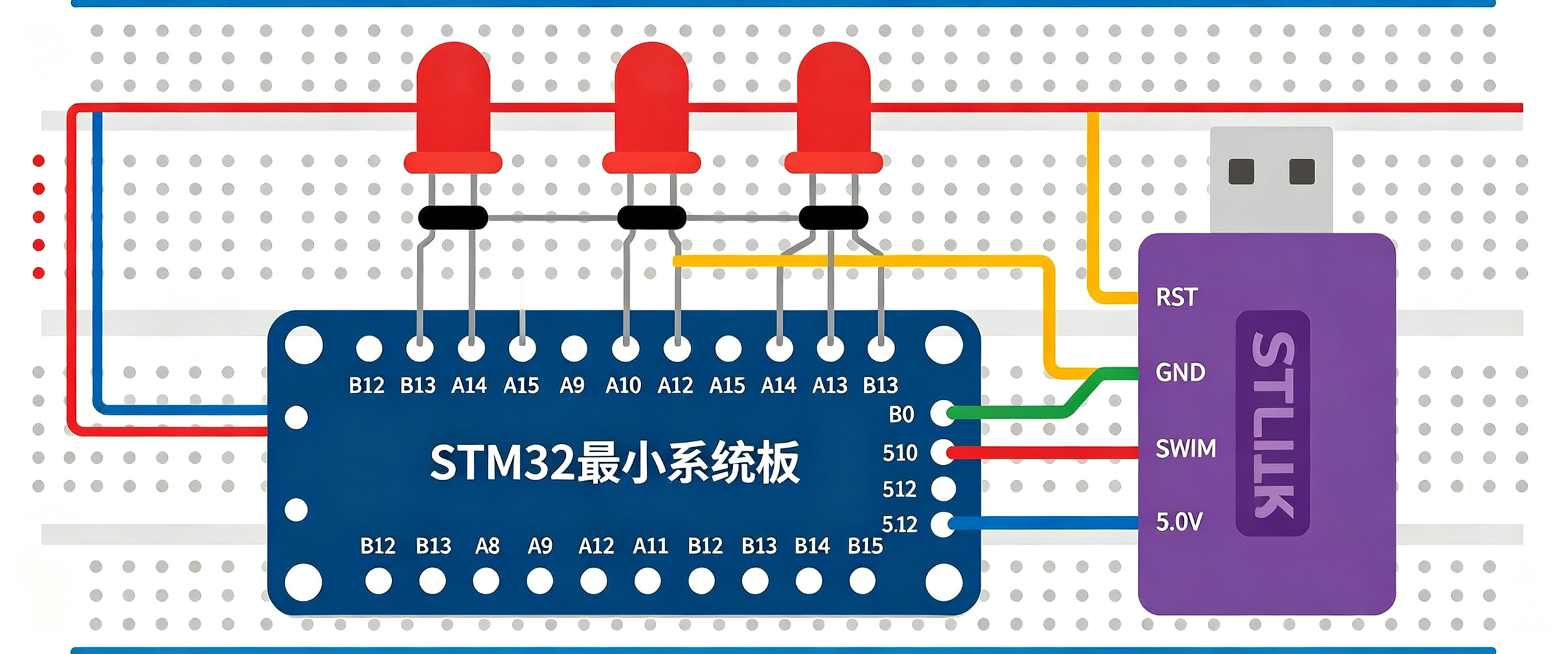

  按照下图完成接线：

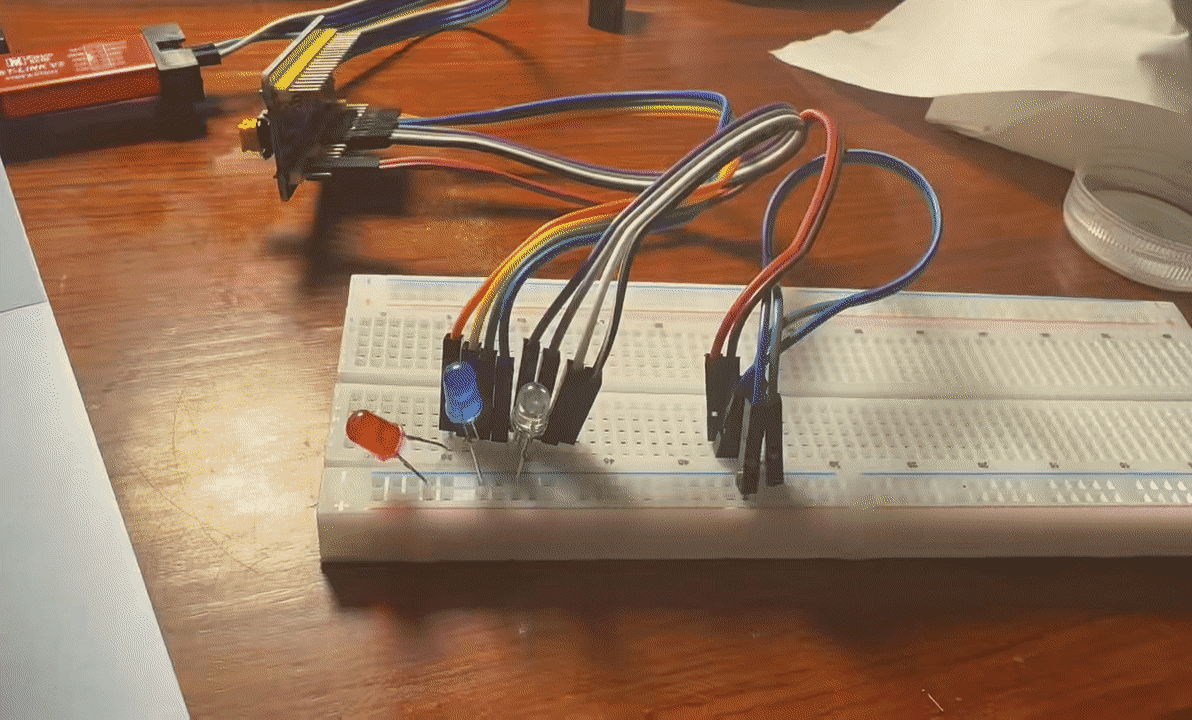

  实物展示如gif图所示：

  当然，我们也可以对代码进行拓展，让他依次点亮8颗LED灯。具体代码希望大家自行拓展。

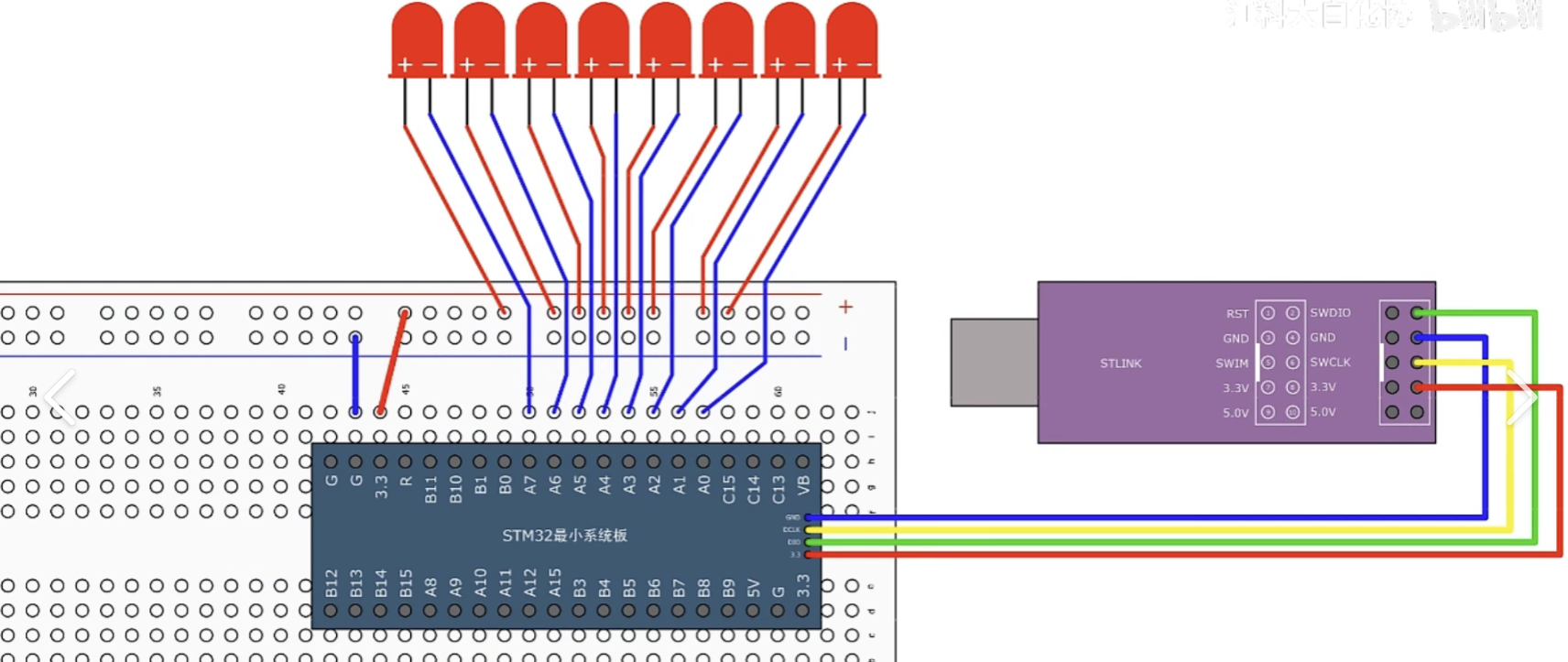

  按照下图完成接线：

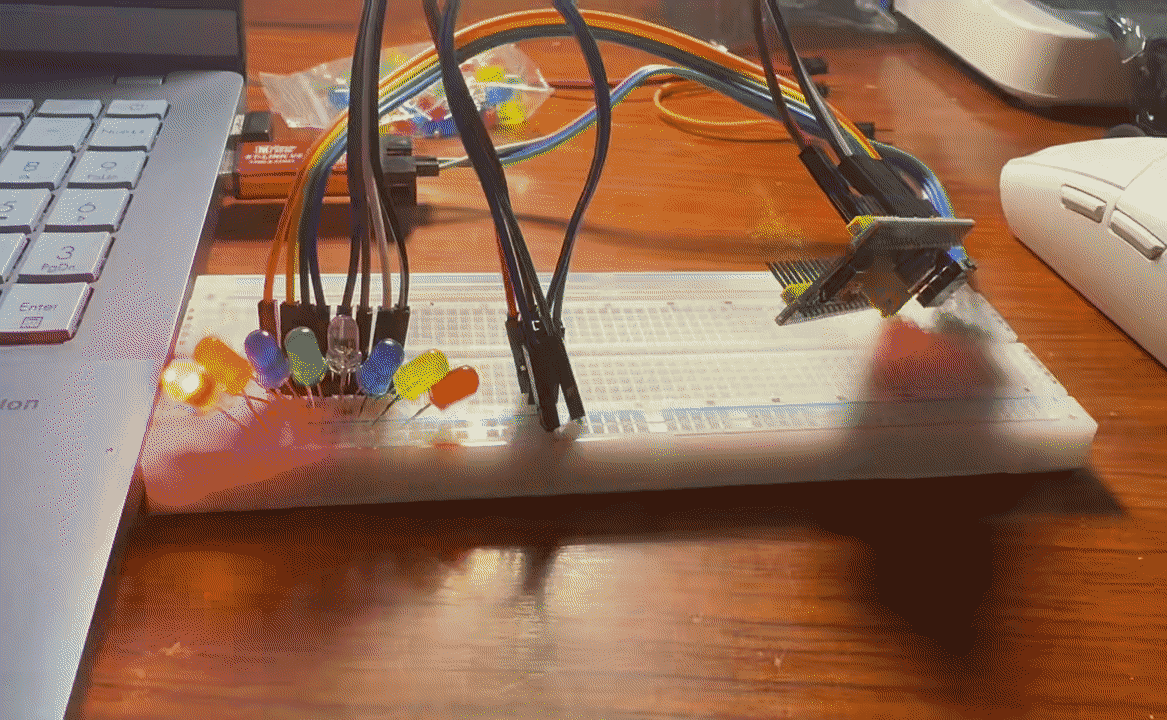

  实物展示如gif图所示：

七、常见故障排查

故障 1：LED 全部不亮

• 检查 RCC 时钟有没有开启，忘记开时钟 GPIO 完全无效。
• CRL 寄存器配置错误，引脚仍然处于输入模式。
• 硬件接线错误，LED 正负极接反、限流电阻漏接。

故障 2：LED 常亮，不会流水

• BSRR 高 16 位复位位写错，没有把引脚拉低。
• 延时函数循环次数不对，延时太短肉眼看不出效果。

故障 3：部分 LED 亮，部分不亮

• 面包板接线虚接，引脚接触不良。
• CRL 寄存器数值写错，个别引脚没有配置成输出模式。

总结
  通过本次实验，小编带大家掌握了面包板的使用方式，了解了STM32基本的架构，知晓了代码的攥写规则，同时也通过实操完成了点亮流水灯的小实验，不知道各位读者实验有没有成功呢？
  本次寄存器版流水灯实验，让我直观感受到STM32底层寄存器的工作逻辑。不再依赖库函数封装，亲手配置时钟与GPIO寄存器，也体会到寄存器每一位都对应硬件行为。调试过程中，面包板接线、寄存器配置失误都会直接导致实验失败，让我养成对照数据手册排查问题的习惯，为后续嵌入式学习打下基础。
  希望这一次小实验能够让你深深地爱上单片机与嵌入式开发，并能够持之以恒，在这条道路上越走越远！
