光伏的PID效应概述

光伏组件一直暴露在户外，经历各种气候的变化，PID效应会让组件效率降低，影响发电量，下面一起来了解一下吧

光伏组件的PID效应（电位诱导衰减，Potential Induced Degradation） 光伏系统中常见的性能衰减问题，在高电压、高湿度环境下易发生。

PID的直接危害就是大量电荷聚集在电池片表面，导致电池片的填充因子，开路电压，短路电流降低，电池组件功率衰减。

PID效应的产生原因

  光伏系统的大规模应用，使得系统电压越来越高，多个组件串联后才能达到逆变器的工作电压，导致很高的开路电压和工作电压。以STC环境下600W的72片电池组件为例，28串光伏组件的开路电压接近1500V，工作电压高达1200V。

为了安全考虑，以及防雷要求，一般组件的铝合金边框都要求接地（电势为0V）。组件的电池片相对于边框会形成很高的负电压，造成其电路与金属接地边框存在电压偏置。组件的负极和边框之间便存在直流反向偏压，所以光伏组件的PID效应总是组件的负极更为严重一些。

PID的本质是电化学腐蚀与离子迁移的共同作用，高温高湿的环境中，玻璃表面形成凝结水膜或沾染了盐分，灰尘等导电污染物。在玻璃表面形成的导电水膜/污染物提供了离子迁移通道。组件内部电池和接地边框的高电压差迫使玻璃中的钠离子向电池表面迁移。

迁移到电池表面的钠离子积累在电池表面反射层和PN结附近，破坏反射层的钝化效果。同时，钠离子会促使电池片表面产生漏电流路径，导致组件的并联电阻急剧减小，开路电压，填充因子和最终输出功率显著下降

综合来说：组件玻璃（含钠离子），封装材料（EVA）中的离子（如钠离子，钾离子）在高电压和湿度作用下，会向电池片表面迁移。迁移的离子破坏电池片表面的钝化层（如SiNₓ或Al₂O₃层，作用是减少光生载流子复合），导致电池片少子寿命降低，并联电阻下降，最终表现为功率衰减。

PID效应的关键影响因素

环境因素

高湿度（>60%RH），水汽渗入组件内部，降低材料的绝缘性能，加速离子迁移；

高温（>25℃），离子活性增加，化学反应速率加快

高尘埃/盐雾，表面污染增加漏电流路径。

系统设计因素

系统电压：组件电压越高，组件承受的偏置电压越大，PID发生的风险越高

接地方式不同：负极接地系统（常见于集中式逆变器）比正极接地系统或悬浮接地系统更易发生PID（负极与接地端电位差更大）

组件自身材料因素

玻璃：普通钙钠玻璃易成为离子迁移源；低钠玻璃可降低风险；

封装胶膜（EVA）：耐水解，耐老化的EVA（如POE胶膜）能减少漏电流；

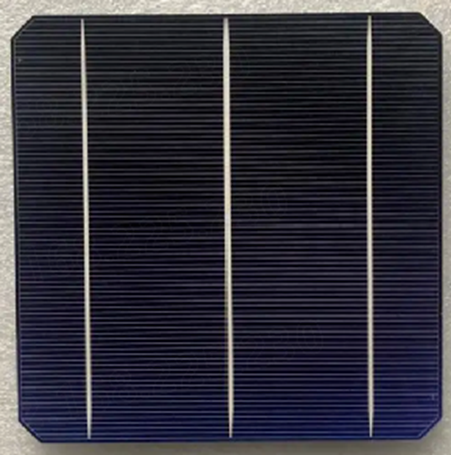

电池片：PERC等背钝化电池若钝化层有缺陷，更易受PID影响；新型电池（如TOPCon,HJT）因钝化层更稳定。抗PID能力更好

PID效应的后果

功率输出显著下降：组件实际输出功率远低于标称值。

组件的不一致性增加：同一个阵列中不同位置的组件承受的负偏压不同，靠近正极组件承受的负偏压较小，靠近负极组件承受的负偏压较大，导致组件的衰减程度不同，使得阵列功率输出不匹配。系统的效率降低，经济收益受损。

长时间的PID效应可能对电池片造成不可逆的物理损伤。

PID效应的解决方法

晶硅电池主要有n型和p型两种，n型电池中的硅片掺杂磷使得电池带负电，PID效应的原因是增透膜的表面极化；p型电池中的硅片掺杂硼使电池带正电，PID效应的原因是P-N结中钠离子的漂移和扩散。

PID性能的改善主要基于光伏组件本身，n型晶硅电池PID效应可通过使用钝化层来降低介电常数提高电导率。

P型晶硅电池的PID效应可以通过降低钠离子的迁移率来改善。具体如下

组件层面

通过改变硅片的电阻率，N/Si比，太阳能电池表面抗反射层的厚度和均匀性来提高太阳能组件的抗PID性能。

模块层面

在玻璃表面添加抗PID涂层，优化EVA提高装胶膜的体积电阻率（降低离子迁移），或使用其他封装材料如POE。

系统层面

在太阳能发电系统中选择合适的接地极（或通过PID防护器实现）

组件制造商和系统设计安装商都非常重视PID问题，现代主流高效组件基本都采用了抗PID设计和材料，结合系统端的防护措施，可以有效地将PID效应控制在极低的水平，保障电站的长期稳定发电。对于已建成的老旧电站出现PID问题，加装PID防护器通常是有效的解决方案
