1 项目概述

在智能家居与安防技术快速发展的背景下，传统机械锁 “依赖实体钥匙、易丢失复制、管理不便” 的弊端日益凸显。本项目以 STM32F103 系列微控制器为核心，设计并实现了一款集多模态身份验证、安全防护、人性化管理于一体的智能电子密码锁系统，旨在通过嵌入式技术与传感技术的结合，为锁具的智能化升级提供低成本、高可靠性的解决方案，同时为电子信息、自动化等相关专业学生提供完整的课程设计与工程实践参考案例。

本系统不仅实现了指纹、RFID 卡、密码、蓝牙远程等多种解锁方式的融合，还通过硬件模块化设计、软件健壮性开发及安全机制优化，兼顾了实用性与可扩展性，既满足家庭、公寓、办公等场景的基础安防需求，也为后续功能拓展（如 WiFi 远程控制、开锁记录云同步等）预留了接口，具备较高的工程应用价值与学习参考意义。

2 核心技术架构

本项目以 “功能模块化、设计标准化、开发可复现” 为原则，构建了从硬件电路到软件逻辑的全流程技术方案，所有设计均经过理论验证与实物测试，确保稳定性与可操作性。

2.1 硬件系统设计

硬件部分以 STM32F103C8T6 为主控芯片（ARM Cortex-M3 内核，72MHz 主频），该芯片具备高集成度、低功耗特性，内置复位电路、低电压检测、精确 RC 振荡器等外设，可满足多模块协同工作的算力与接口需求。

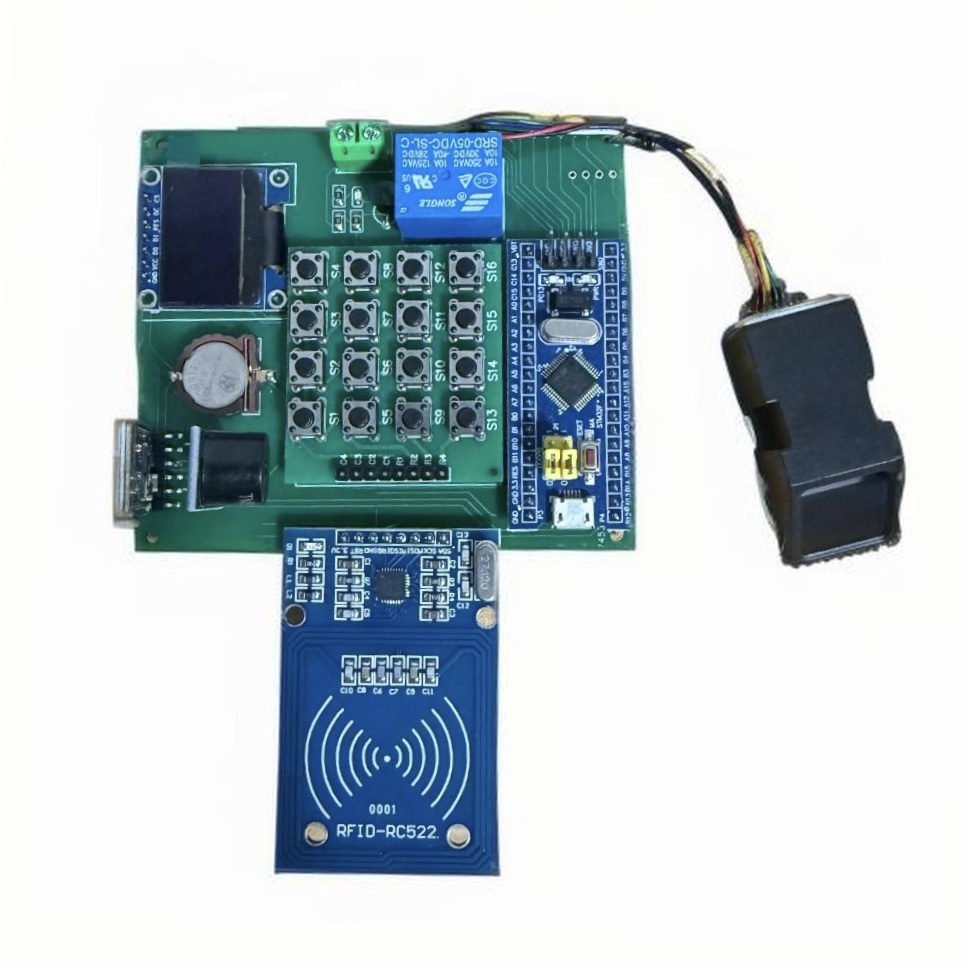

系统硬件架构分为 6 大核心模块，各模块功能独立且接口标准化，便于组装调试与后期维护。

模块名称	核心器件 / 型号	关键技术指标	功能定位
主控模块	STM32F103C8T6	72MHz 主频，64KB Flash，20KB SRAM	系统控制中枢，处理各模块数据与逻辑运算
指纹识别模块	ATK-AS608	指纹存储量 300 枚，识别时间 < 0.3s，FRR<1%	采集指纹特征，完成身份验证
RFID 读卡模块	MFRC522	支持 ISO 14443A 协议，读卡距离≤5cm	识别 IC 卡 UID，实现非接触式解锁
显示模块	0.96 寸 OLED（SPI 接口）	128×64 分辨率，低功耗≤0.1W	显示时间、操作菜单、解锁状态等信息
输入模块	4×4 矩阵键盘	防抖动设计，支持 16 个按键输入	密码录入、菜单选择（上 / 下 / 确认 / 返回）
报警与执行模块	有源蜂鸣器 + 电磁锁	蜂鸣器工作电压 5V，电磁锁开锁电流≤300mA	状态提示（错误 / 成功）与门锁执行控制

2.2 软件系统设计

软件基于 STM32 标准库开发，采用裸机编程架构（无操作系统），按 “功能模块划分、函数化封装” 的思路设计，系统参数（密码、IC 卡 UID、指纹库）存储于 STM32 内部 FLASH，断电后不丢失，无需额外 EEPROM 器件。代码结构清晰，关键函数均附带详细注释，便于学习与二次开发。

软件模块	核心函数	功能说明
系统初始化模块	System_Init()	完成延时、中断分组、串口、各外设的初始化
指纹识别模块	Add_FR()（录入）、press_FR()（验证）	实现指纹采集、特征提取、库匹配与管理
RFID 卡模块	MFRC522_lock()（解锁）、Add_Rfid()（录入）	完成 IC 卡寻卡、防冲突、UID 匹配与存储
密码管理模块	password()（验证）、SetPassworld()（修改）	支持虚伪密码、两组独立密码设置与验证
交互显示模块	Show_Str()、OLED_Refresh_Gram()	控制 OLED 显示菜单、时间、状态信息
安全防护模块	DisErrCnt()（错误计数）	实现 5 次错误锁定、超时锁屏等安全逻辑

3 配套技术文档

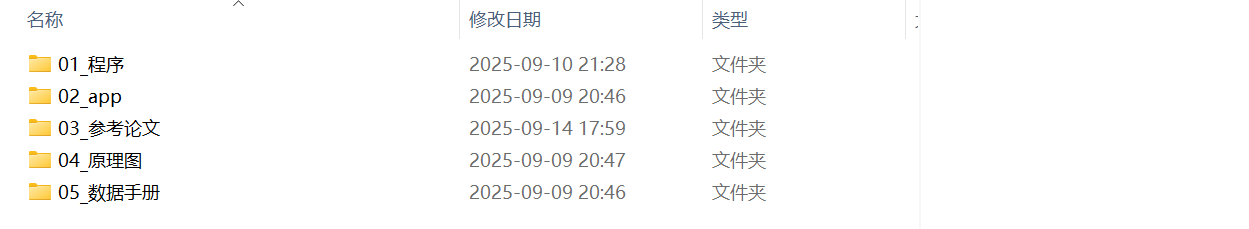

本项目提供从 “设计到实现” 的全流程技术文档，可直接作为课程设计、毕业设计的参考资料，具体包括：

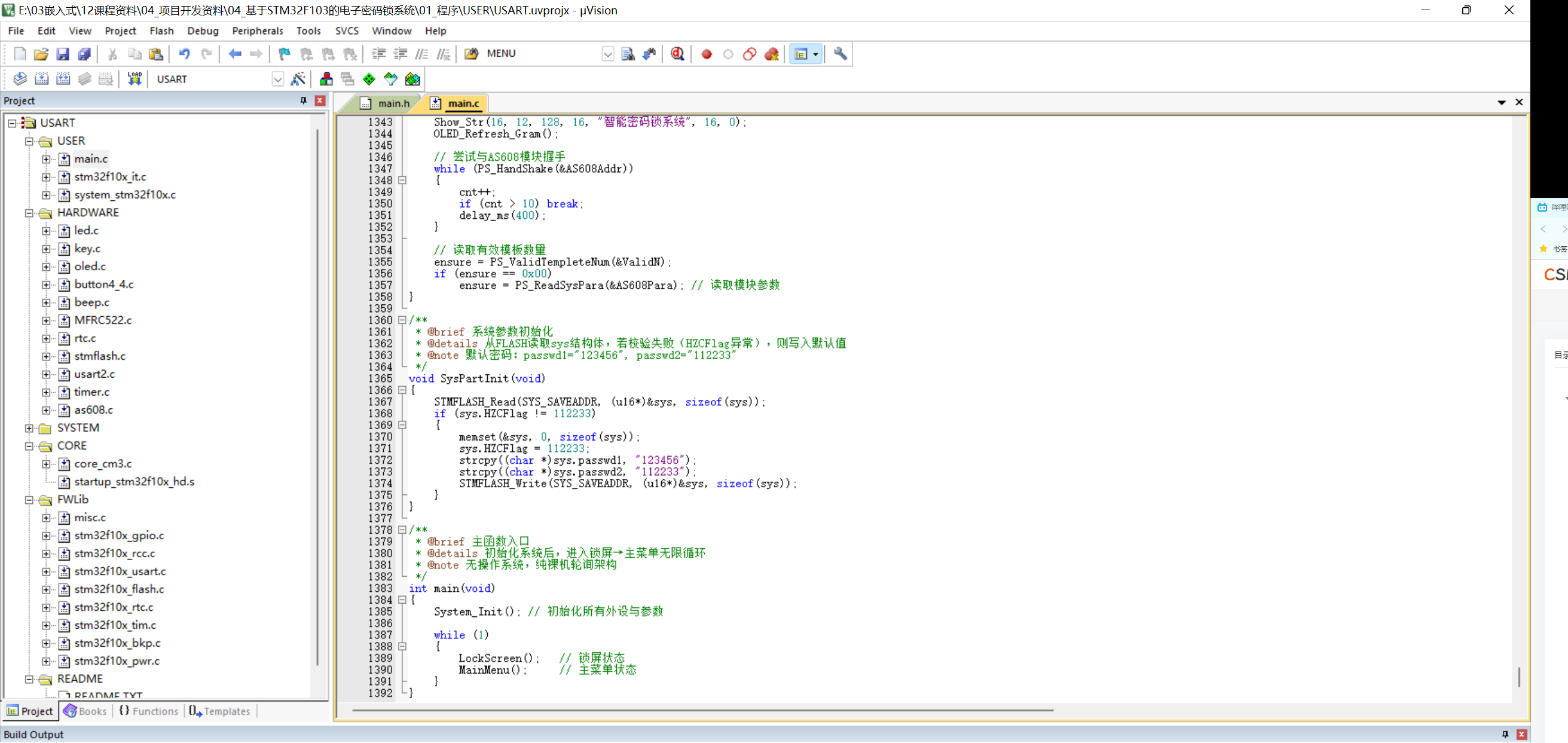

• 源码文件：STM32 完整工程文件（Keil5/MDK 格式），代码注释手册（按模块分类，含函数功能、参数说明），编译与下载教程；
• app文件：

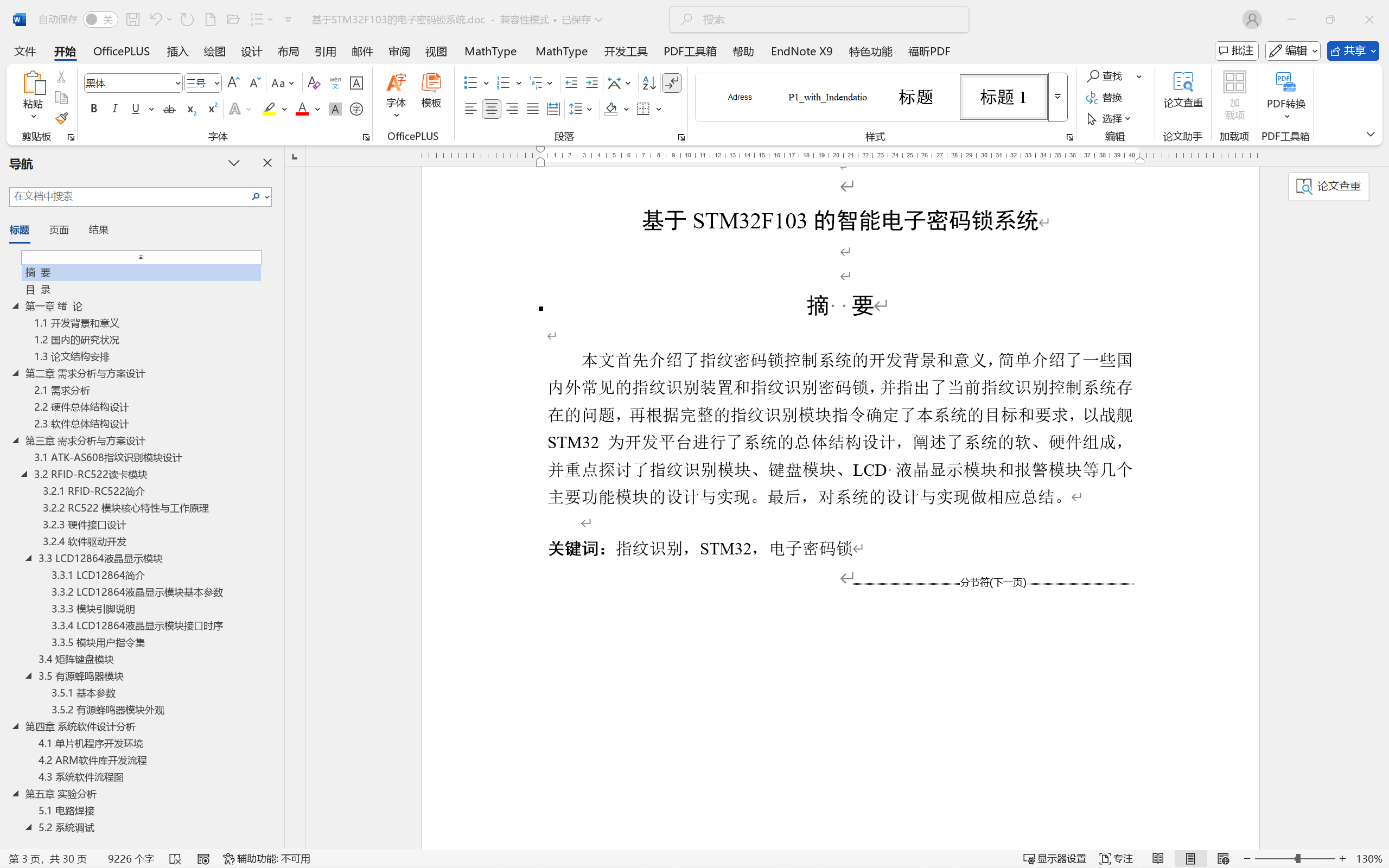

• 参考论文：30 + 页完整课程设计论文（含摘要、需求分析、软硬件设计、测试结果、结论与展望等，符合学术规范）；

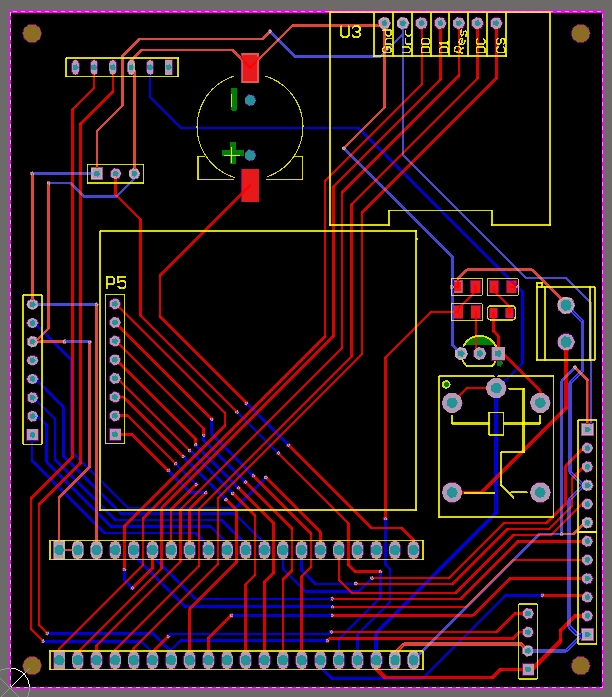

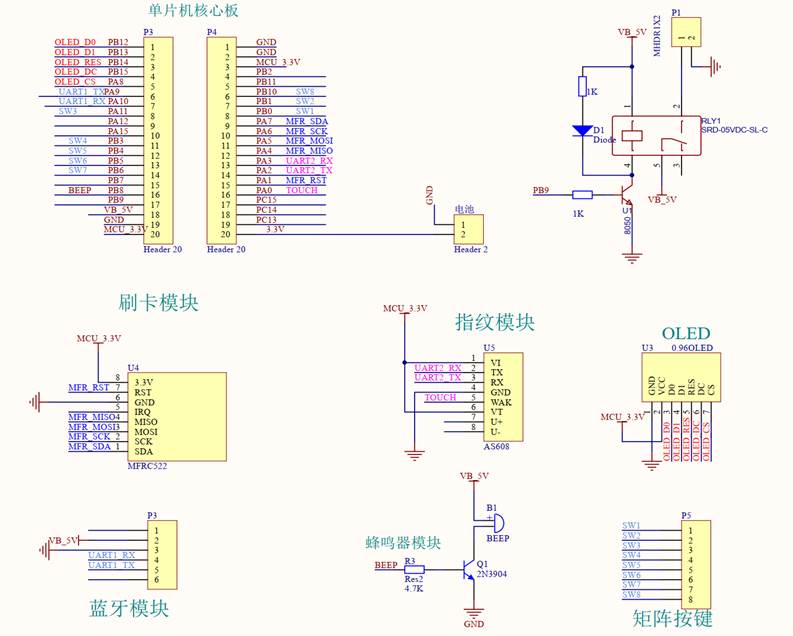

• 原理图：Altium Designer 格式的原理图、PCB 文件，元器件 BOM 表（含采购链接推荐），硬件搭建指南（含模块接线图与焊接注意事项）；
• 数据手册：：常见问题排查手册（如指纹模块不通信、OLED 不显示等解决方案），实物测试视频。

文档资料

源码

规范论文

PCB文件
